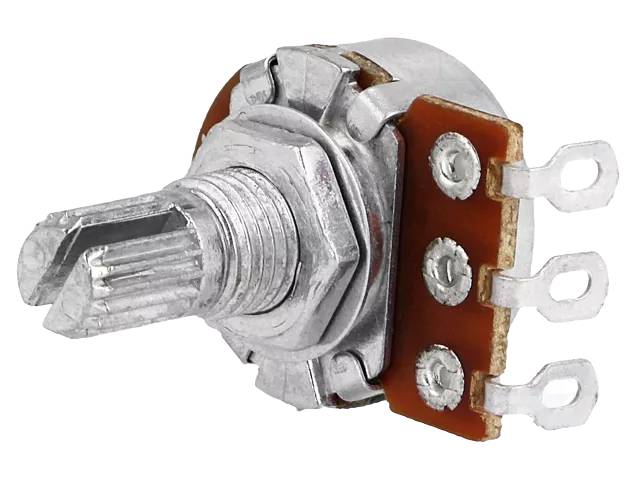

Hiilipotentiometri 6mm mono (0,125W) (R16)

SR Passivesin valmistama hiilipotentiometri on yksikierroksinen säätöpotentiometri, joka soveltuu yleiskäyttöiseen analogiseen säätöön.

Rakenne ja materiaali: Resistiivinen elementti on hiiltä (carbon). Rakenne on yksikierroksinen.

Sähköiset ominaisuudet: Resistanssialue on 1 kΩ – 500 kΩ, toleranssi ±20 %, ja saatavilla on käyriä A ja B. Jännitekesto on 500 VAC (1 minuutti). Nimellisteho on 0,125 W B-käyrälle (0,063 W muille käyrille), ja maksimi käyttöjännite on 200 VAC (B-käyrä) tai 150 VAC (muut käyrät). Pyörimiskohina on alle 100 mV. Jäännösresistanssi on alle 5 Ω (napojen 1–2 välillä) tai alle 10 Ω (napojen 2–3 välillä). Eristysresistanssi on vähintään 100 MΩ (500 VDC).

Mekaaniset ominaisuudet: Kokonaiskiertokulma on 300° ±5°, ja pyörimismomentti 2–20 mN·m. Akselin pysäytyslujuus on yli 6 kgf·cm, ja työntö-/vetolujuus 60 N. Pyörimiskestävyys on 10 000 kierrosta.

Ympäristönkesto: Käyttölämpötila-alue on -10…+60 °C.

Käyttökohteet: Soveltuu yleiskäyttöön kulutuselektroniikassa ja ohjauspaneeleissa.

Tekniset tiedot:

• SKU / tilauskoodi: R16
• Valmistaja: SR Passives
• Komponenttityyppi: hiilipotentiometri, yksikierroksinen
• Resistanssialue: 1 kΩ – 500 kΩ
• Toleranssi: ±20 %
• Resistanssikäyrä: A / B
• Teho (B-käyrä / muut): 0,125 W / 0,063 W
• Maks. käyttöjännite (B-käyrä / muut): 200 VAC / 150 VAC
• Jännitekesto: 500 VAC (1 min)
• Eristysresistanssi: ≥100 MΩ (500 VDC)
• Kokonaiskiertokulma: 300°±5°
• Pyörimismomentti: 2–20 mN·m
• Akselin pysäytyslujuus: >6 kgf·cm
• Työntö-/vetolujuus: 60 N
• Pyörimiskestävyys: 10 000 kierrosta
• Käyttölämpötila: -10…+60 °C
