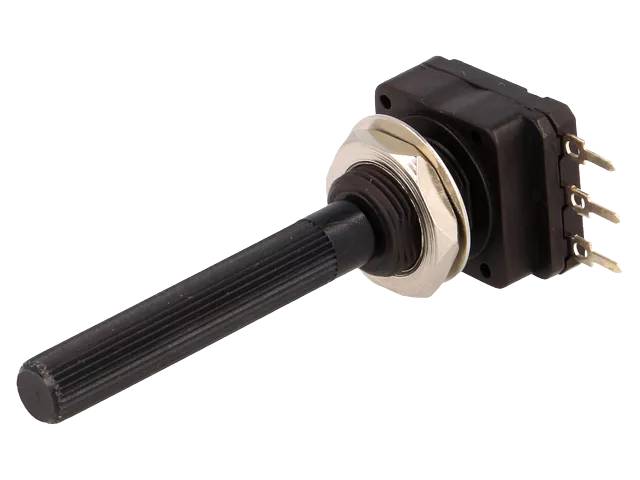

Hiilipotentiometri piirilevylle 6mm mono (0,2W) (PC16P)
Piher Sensors & Controlsin valmistama PC-16-sarjan hiilipotentiometri on tässä versiona, jossa liitäntäjalat on suunniteltu suoraan piirilevylle juotettaviksi (PCB-mount), toisin kuin johtoliitäntäisissä versioissa.
Rakenne ja materiaali: Resistiivinen elementti on hiiltä (carbon), polyesterisubstraatilla. Akselin halkaisija on 6 mm. Runko on itsestään sammuvaa materiaalia (UL94-V0), ja koko rakenne on IEC 60529 -standardin mukaisesti IP54-suojattu. Kiinnityskierre on M10 × 0,75.
Sähköiset ominaisuudet: Nimellisteho on 0,2 W (lineaarinen taper) tai 0,1 W (ei-lineaarinen) mitattuna +50 °C:ssa. Maksimijännite on 250 VDC (lineaarinen) tai 125 VDC (ei-lineaarinen). Toleranssi on ±20 % (±30 % tilauksesta). Sähköinen kiertokulma on 280° ±20° ja mekaaninen 300° ±5°.
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on +25…+70 °C. Mekaaninen kestoikä on 25 000 kierrosta ja sähköinen kestoikä 1000 tuntia (+50 °C, 0,2 W). Lämpötilakerroin on ±300 ppm/°C (Rn <100 kΩ).
Standardit: Tuote täyttää ELV-direktiivin (2000/53/EC) ja RoHS-direktiivin (2002/95/EC) vaatimukset.
Käyttökohteet: Soveltuu piirilevyasenteiseen säätöön kulutuselektroniikassa, joissa halutaan suora, ilman erillisiä johtoja tehtävä piirilevyliitäntä.
Tekniset tiedot:
- SKU / tilauskoodi: PC16P
- Valmistaja: Piher Sensors & Controls S.A.
- Tuotesarja: PC-16 (piirilevyasenteinen)
- Komponenttityyppi: hiilipotentiometri, piirilevyasenteinen (PCB), yksittäinen (mono)
- Kotelokoko: 16 mm
- Akselin halkaisija: 6 mm
- Teho (+50 °C, lineaarinen/ei-lineaarinen): 0,2 W / 0,1 W
- Maks. jännite (lineaarinen/ei-lineaarinen): 250 VDC / 125 VDC
- Toleranssi: ±20 % (±30 % tilauksesta)
- Lämpötilakerroin: ±300 ppm/°C (Rn <100 kΩ)
- Sähköinen kiertokulma: 280°±20°
- Mekaaninen kiertokulma: 300°±5°
- Käyttölämpötila: +25…+70 °C
- Suojausluokka: IP54 (IEC 60529)
- Palamattomuusluokka: UL94-V0
- Kiinnityskierre: M10 × 0,75
- Mekaaninen kestoikä: 25 000 kierrosta
- Liitäntä: läpiladonta (piirilevyasenteinen)
- Standardimerkinnät: RoHS, ELV
