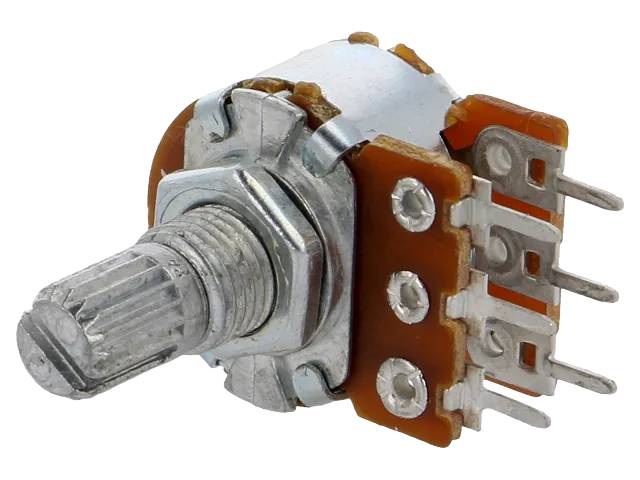

Hiilipotentiometri piirilevylle 6mm stereo (0,125W) (6MMP-2x)
SR Passivesin valmistama stereoversio (tandem) piirilevyasenteisesta hiilipotentiometristä yhdistää kaksi resistiivistä sektiota samalle akselille, mikä mahdollistaa kahden kanavan (esim. vasen/oikea äänikanava) samanaikaisen säädön yhdellä nupilla.
Rakenne ja materiaali: Resistiivinen elementti on hiiltä (carbon), kaksinkertaisena (tandem). Rakenne on yksikierroksinen per sektio, ja liitäntä toteutetaan suoraan piirilevylle juotettavilla nastoilla.
Sähköiset ominaisuudet: Resistanssialue on 1 kΩ – 500 kΩ per sektio, toleranssi ±20 %, ja saatavilla on käyriä A ja B. Jännitekesto on 500 VAC (1 minuutti). Nimellisteho on 0,125 W B-käyrälle (0,063 W muille käyrille) per sektio, ja maksimi käyttöjännite on 200 VAC (B-käyrä) tai 150 VAC (muut käyrät). Eristysresistanssi on vähintään 100 MΩ (500 VDC).
Mekaaniset ominaisuudet: Kokonaiskiertokulma on 300° ±5°, ja pyörimismomentti 2–20 mN·m. Akselin pysäytyslujuus on yli 6 kgf·cm. Pyörimiskestävyys on 10 000 kierrosta.
Ympäristönkesto: Käyttölämpötila-alue on -10…+60 °C.
Käyttökohteet: Soveltuu erityisesti stereoäänenvoimakkuuden ja muiden kaksikanavaisten signaalien samanaikaiseen säätöön piirilevyasennuksessa.
Tekniset tiedot:
- SKU / tilauskoodi: 6MMP-2x
- Valmistaja: SR Passives
- Komponenttityyppi: hiilipotentiometri, piirilevyasenteinen (PCB), stereo (2 sektiota)
- Resistanssialue (per sektio): 1 kΩ – 500 kΩ
- Toleranssi: ±20 %
- Resistanssikäyrä: A / B
- Teho (B-käyrä / muut, per sektio): 0,125 W / 0,063 W
- Maks. käyttöjännite (B-käyrä / muut): 200 VAC / 150 VAC
- Jännitekesto: 500 VAC (1 min)
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Kokonaiskiertokulma: 300°±5°
- Pyörimismomentti: 2–20 mN·m
- Pyörimiskestävyys: 10 000 kierrosta
- Käyttölämpötila: -10…+60 °C
- Liitäntä: läpiladonta (piirilevyasenteinen)
