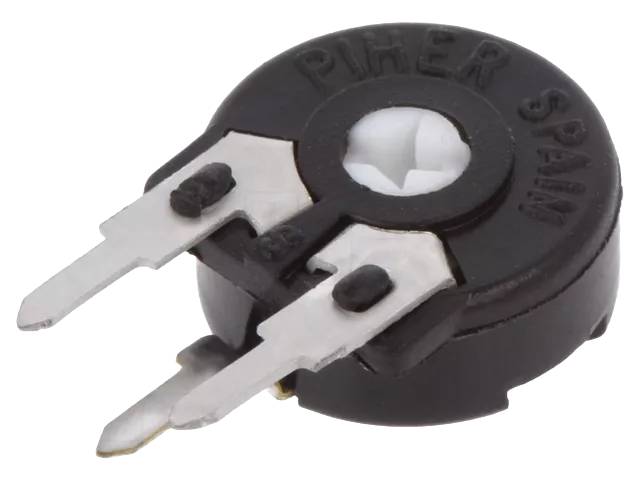

Hiilitrimmeripotentiometri pystymalli 5x2,5mm (0,15W) (P10)
Piher Sensing Systemsin valmistama PT10 on 10 mm:n hiilitrimmeripotentiometri, joka on suunniteltu sovelluksiin, joissa tarvitaan usein toistuvaa säätöä. Akseliton (shaftless) perusrakenne mahdollistaa erilaisten kytkentämekanismien käytön, kuten mukautetun akselin, moottoriohjauksen tai käyttöliittymäsäädön.
Rakenne ja materiaali: Resistiivinen elementti on hiiltä (carbon) polyesterisubstraatilla. Kotelo on pölytiivis (dust proof). Wiperi voidaan toimittaa alku-, 50 %- tai loppuasennossa. Saatavilla useita asennustapoja (H- ja V-sarjat, pysty-/vaaka-asennus) ja rotorityyppejä (mm. ristipää, kuusiokolo, ruuvitaltta). Palamaton UL 94V-0 -muovi saatavilla tilauksesta.
Sähköiset ominaisuudet: Mekaaninen kiertokulma on 235° ±5° (sähköinen 220° ±20°). Resistanssialue on 100 Ω – 5 MΩ (E-sarja: 1,0-2,0-2,2-2,5-4,7-5,0). Toleranssi on ±20 % (100 Ω – 1 MΩ) tai ±30 % (1 MΩ – 5 MΩ). Nimellisteho +50 °C:ssa on 0,15 W (lineaarinen) tai 0,07 W (ei-lineaarinen). Maksimijännite on 200 VDC (lineaarinen) tai 100 VDC (ei-lineaarinen). Resistanssikäyrä on lineaarinen, logaritminen tai antilogaritminen (log/alog vain Rn ≥1 kΩ). Jäännösresistanssi on ≤0,5 %Rn ja ekvivalenttinen kohinaresistanssi ≤3 %Rn.
Mekaaniset ominaisuudet: Käyttömomentti on 0,4–2 Ncm, pysäytyslujuus yli 5 Ncm. Mekaaninen kestoikä on jopa 100 000 kierrosta (vakio 1000 sykliä, pitkäikäinen "E"-versio 10 000 sykliä).
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -25…+70 °C (jopa +85 °C sovelluksesta riippuen). Tyypilliset vaihtelut: sähköinen elinikä (1000 h, 50 °C, 0,15 W) ±5 %; lämpötilakerroin ±300 ppm/°C (Rn <100 kΩ); lämpösyklaus (16h/85°C, 2h/-25°C) ±2,5 %; kosteudenkesto (500h, 40°C, 95% RH) ±5 %; tärinä ±2 %.
Käyttökohteet: Soveltuu testaus- ja mittalaitteisiin, kulutuselektroniikkaan, kodinkoneisiin, pienmoottoreihin, robotiikkaan, liikkeenohjaimiin ja lääketieteellisten laitteiden ohjauspaneeleihin.
Tekniset tiedot:
- SKU / tilauskoodi: P10
- Valmistaja: Piher Sensors & Controls S.A.
- Tuotesarja: PT10 (10 mm)
- Komponenttityyppi: hiilitrimmeripotentiometri, akseliton perusrakenne
- Resistanssialue: 100 Ω – 5 MΩ
- Toleranssi: ±20 % (100Ω–1MΩ) / ±30 % (1MΩ–5MΩ)
- Teho (+50 °C, lineaarinen/ei-lin.): 0,15 W / 0,07 W
- Maks. jännite (lineaarinen/ei-lin.): 200 VDC / 100 VDC
- Resistanssikäyrä: lineaarinen / log / alog
- Mekaaninen/sähköinen kiertokulma: 235°±5° / 220°±20°
- Käyttömomentti: 0,4–2 Ncm
- Pysäytyslujuus: >5 Ncm
- Mekaaninen kestoikä: jopa 100 000 kierrosta
- Käyttölämpötila: -25…+70 °C
- Palamattomuusluokka (tilauksesta): UL 94V-0
