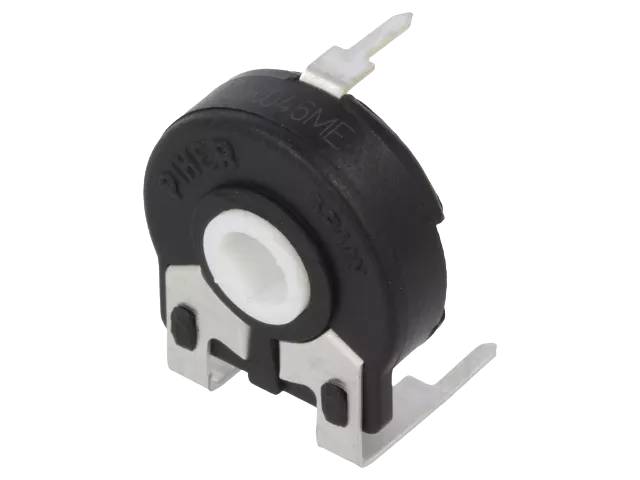

Hiilitrimmeripotentiometri vaakamalli 10x17,5mm (0,25W) (V17)
Piher Sensors & Controlsin valmistama PT-15 on 15 mm:n hiilitrimmeripotentiometrisarja. Tämä "V17"-malli on vaaka-asenteinen versio (vertical adjust) hieman pidemmällä kotelolla (V17.5) kuin perus-V15-malli, mikä antaa lisää tilaa esimerkiksi pidemmälle terminaalivälille tai erikoisliitäntätarpeille.
Rakenne ja materiaali: Resistiivinen elementti on hiiltä (carbon) polyesterisubstraatilla. Kotelo on IP54-suojattu standardin IEC 60529 mukaisesti. Palamaton UL 94V-0 -muovi saatavilla tilauksesta.
Sähköiset ominaisuudet: Mekaaninen kiertokulma on 265° ±5° (sähköinen 240° ±20°). Resistanssialue on 100 Ω – 5 MΩ. Toleranssi on ±20 % tai ±30 %. Nimellisteho +50 °C:ssa on 0,25 W (lineaarinen) tai 0,12 W (ei-lineaarinen). Maksimijännite on 250 VDC (lineaarinen) tai 125 VDC (ei-lineaarinen). Resistanssikäyrä on lineaarinen, logaritminen tai antilogaritminen.
Mekaaniset ominaisuudet: Käyttömomentti on 0,5–2,5 Ncm, pysäytyslujuus yli 10 Ncm. Mekaaninen kestoikä on vakiona 500 sykliä, pitkäikäisenä ("E") 10 000 sykliä tai erikoistilauksesta jopa 100 000 sykliä.
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -25…+70 °C (jopa +85 °C sovelluksesta riippuen).
Standardit: Tuotanto on ISO 14001 -sertifioitu (Bureau Veritas). Tuote täyttää ELV (2000/53/EC) ja RoHS (2002/95/EC) -vaatimukset.
Tekniset tiedot:
- SKU / tilauskoodi: V17
- Valmistaja: Piher Sensors & Controls S.A.
- Tuotesarja: PT-15 (V17.5-mallisto, V-asennus)
- Komponenttityyppi: hiilitrimmeripotentiometri, vaaka-asenteinen
- Resistanssialue: 100 Ω – 5 MΩ
- Toleranssi: ±20 % / ±30 %
- Teho (+50 °C, lineaarinen/ei-lin.): 0,25 W / 0,12 W
- Maks. jännite (lineaarinen/ei-lin.): 250 VDC / 125 VDC
- Resistanssikäyrä: lineaarinen / log / alog
- Mekaaninen/sähköinen kiertokulma: 265°±5° / 240°±20°
- Käyttömomentti: 0,5–2,5 Ncm
- Pysäytyslujuus: >10 Ncm
- Mekaaninen kestoikä: 500–100 000 kierrosta (mallista riippuen)
- Käyttölämpötila: -25…+70 °C
- Suojausluokka: IP54 (IEC 60529)
- Standardit: ISO 14001, ELV, RoHS
