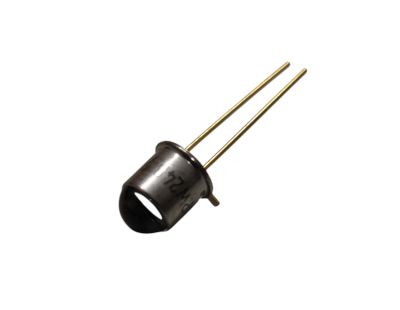

IR-valodiodi linssillä 5V 900nm TO-46 (BPW24)

Huippulaadukas, herkkä ja erittäin kestävä metallikuorinen optoelektroniikan teollisuuskomponentti tarkkaan infrapunavalotunnistukseen ja optisiin ohjausjärjestelmiin.

BPW24 (valmistaja Vishay / Telefunken) on ammattitason optoelektroniikassa ja teollisuusautomaatiossa laajasti käytetty erittäin herkkä pii-valodiodi (Silicon Photodiode), joka on optimoitu havaitsemaan lähi-infrapunasäteilyä (NIR) noin 900 nm aallonpituusalueella. Tämä komponentti on suunniteltu erityisesti kohteisiin, joissa vaaditaan äärimmäistä luotettavuutta, pientä pimeävirtaa sekä nopeaa vasteaikaa. Anturi on pakattu järeään, hermeettisesti suljettuun teollisuusstandardin mukaiseen TO-46-metallikuorikoteloon (vastaava kuin TO-18, mutta matalampi), jossa on integroitu lasilinssi. Erillinen lasilinssi kaventaa ilmaisimen vastaanottokulmaa tehokkaasti, mikä parantaa anturin suuntaavuutta ja pidentää optisen linkin toimintaetäisyyttä huomattavasti verrattuna perinteisiin muovilinssisiin osiin.

BPW24 toimii erinomaisesti sekä valonjohtomuodossa (Photoconductive mode / estosuuntaan jännitteellisenä) että valosähköisessä muodossa (Photovoltaic mode / ilman ulkoista jännitettä). Komponentin poikkeuksellisen korkea mekaaninen ja terminen kestävyys tekee siitä täydellisen valinnan vaativiin ympäristöolosuhteisiin, joissa muovikoteloiset LEDit ja fotodiodit saattaisivat vaurioitua tai ikääntyä ennenaikaisesti lämmön, UV-säteilyn tai kosteuden vuoksi. Se sopii täydellisesti toimimaan parina metallikuoristen infrapunalähettimien (kuten CQY37N tai vastaavat 900-950nm IR-ledit) kanssa.

Tärkeimmät ominaisuudet:

• Hermeettinen TO-46-metallikotelo lasilinssillä: Tarjoaa täydellisen suojan kosteutta ja mekaanista rasitusta vastaan sekä estää optisen suorituskyvyn heikkenemisen ajan myötä.

• Kapea vastaanottokulma (Suuntaavuus): Integroitu kohdistava lasilinssi rajaa valokiilan ja parantaa signaali-kohinasuhdetta estämällä hajavalon pääsyn ilmaisimelle.

• Optimoitu infrapuna-alueelle (900 nm): Erinomainen herkkyys yleisimmille galliumarsenidi- (GaAs) ja alumiinigalliumarsenidi- (AlGaAs) IR-lähettimille.

• Erittäin nopea vasteaika: Salamannopea kytkentäaika (nanosekuntiluokassa) mahdollistaa piirin käytön korkeataajuisessa datansiirrossa ja nopeissa pulssisovelluksissa.

• Minimaalinen pimeävirta (Dark Current): Erittäin pieni vuotovirta pimeässä takaa tarkan ja kohinattoman signaalinilmaisun pientehotasoilla.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: BPW24 (Yhteensopiva monien muiden TO-18 / TO-46 -sarjan valodiodien kanssa)

• Tuotetyyppi: Pii-valodiodi linssillä (Silicon Photodiode with Lens)

• Kotelotyyppi: TO-46 (Hermetic metal can, THT läpiasennus)

• Spektrinen herkkyysalue: 600 nm ... 1050 nm

• Huippuherkkyyden aallonpituus (Peak): 900 nm

• Suurin sallittu estosuuntainen jännite (VR): 5 V DC (jatkuva käyttö, maksimi transienttikesto jopa 32V)

• Puolitehokulma (Vastaanottokulma): ±12° (erittäin suuntaava kapea keila)

• Valovirta (Valovirtaherkkyys): Tyypillisesti 60 µA (kun Ee = 1 mW/cm², λ = 950 nm, VR = 5 V)

• Käyttölämpötila-alue: -55 °C ... +125 °C (laaja teollisuus- ja sotilasluokan lämpötilankesto)

• Valmistaja: Vishay / Telefunken (valmistaja voi vaihdella erän mukaan)

Tyypilliset käyttökohteet:

• Teollisuuden valoverhot, optiset turvalaitteet ja esineiden tunnistuslinjat automaatiossa

• Tarkat pyörimisnopeusanturit (enkooderit), optiset kierroslukumittarit ja hammasrattaiden laskentalaitteet

• Pitkän kantaman infrapunavaloportit, kulunvalvontajärjestelmät ja heijastustyyppiset anturit

• Optiset tiedonsiirtolinkit, kaukosäätösignaalien vastaanottimet ja optoeristetyt sensorit vaativissa olosuhteissa

• Elektroniikkahuollot, tuotekehityslaboratoriot, tieteelliset mittalaitteet ja vanhempien metallikuoristen optokorttien entisöinti teollisuusstandardin mukaisella alkuperäisosalla

Vinkki asennukseen ja suunnitteluun: BPW24-valodiodissa on kaksi nastaa. Kun katsot komponenttia alhaalta päin (nastat itseen päin siten, että metallikuoren pieni kohdistusväkänen osoittaa alavasemmalle), väkäsen kohdalla oleva nasta on ANODI (positiivinen napa) ja toinen nasta on KATODI (negatiivinen napa). Huomioithan, että kotelon metallikuori on sisäisesti kytketty anodinastaan. Jos käytät piiriä valonjohtomuodossa (nopeampi vasteaika), kytke katodi positiiviseen jännitteeseen ja anodi (sekä kuori) signaalivastuksen kautta maahan.
