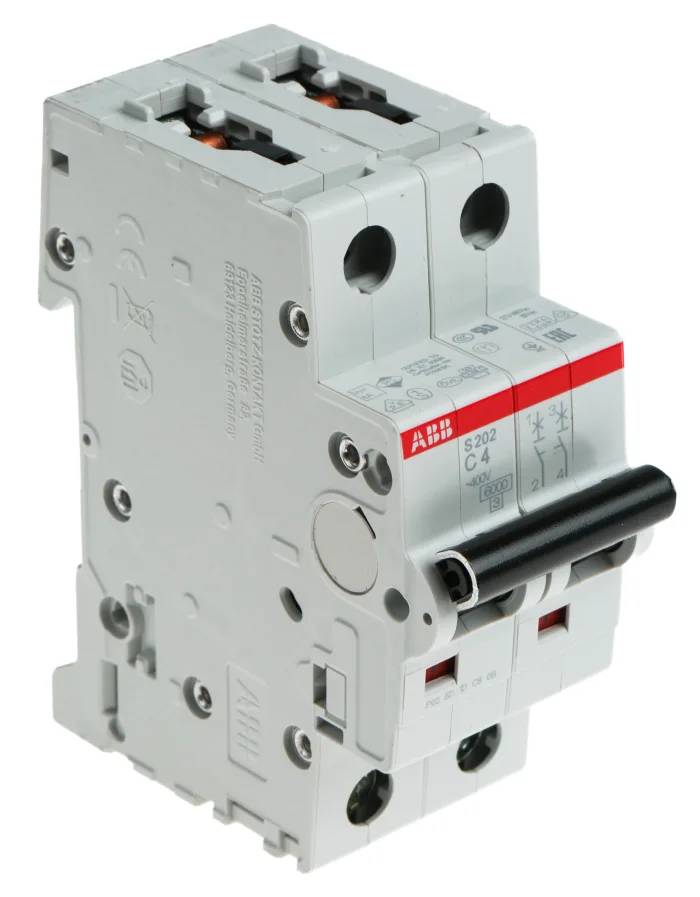

Johdonsuojakatkaisija S202-C4 2-napainen C-käyrä 4A 6kA (MCB2C-4A)

Korkealaatuinen, DIN-kiskoon asennettava teollisuustason 2-napainen johdonsuojakatkaisija (automaattisulake) kaapeleiden ja sähkölaitteiden luotettavaan ylivirta- ja oikosulkusuojaukseen.

MCB2C-4A (alkuperäinen ABB-tuotekoodi 2CDS252001R0044, malli S202-C4) on ABB:n tunnettuun S200-sarjaan kuuluva ammattitason johdonsuojakatkaisija. Tämä kaksinapainen automaattisulake on varustettu 4 ampeerin (A) nimellisvirralla ja C-laukaisukäyrällä, mikä tekee siitä erinomaisen suojan sähköpiireille, joissa esiintyy maltillisia käynnistysvirtapiikkejä. Katkaisijan nimellinen oikosulkulaukaisukyky on 6 kA (standardin IEC/EN 60898-1 mukaan), mikä takaa erinomaisen katkaisuvarmuuden ja turvallisuuden kiinteistöjen, teollisuuden sekä laiterunkojen sähköasennuksissa.

ABB:n S200-sarjan johdonsuojakatkaisijat on varustettu patentoiduilla Twin-liittimillä, joissa on nostoleukamekanismi ja erilliset aukot kaapeleille sekä virtakiskoille (virtakiskoliitäntä takana, kaapeliliitäntä edessä). Tämä helpottaa ja nopeuttaa asennusta sähkökeskuksissa huomattavasti. Laitteessa on selkeä, mekaaninen tilanilmaisin (vihreä/punainen), joka näyttää koskettimien todellisen asennon suoraan kojeen etupinnasta riippumatta kytkentävivun asennosta. Komponentti täyttää maailmanlaajuiset standardit ja sertifikaatit, joten se soveltuu vaativiin vientiprojekteihin ja teollisuusautomaation ohjausjärjestelmiin.

Tärkeimmät ominaisuudet:

• Monipuolinen C-laukaisukäyrä: Soveltuu loistavasti piireille, joissa ohjataan pieniä sähkömoottoreita, valaistusryhmiä, ohjausmuuntajia tai muita laitteita, joissa esiintyy maltillisia kytkentävirtapiikkejä ilman aiheetonta laukeamista.

• Luotettava 2-napainen katkaisu: Katkaisee molemmat vaiheet tai vaiheen ja nollajohtimen samanaikaisesti, mikä lisää työturvallisuutta ja helpottaa vianhakua.

• Edistyksellinen ABB Twin-liitintekniikka: Mahdollistaa johtimien (jopa 35 mm²) ja syöttökiskojen helpon ja virheettömän kytkennän samanaikaisesti.

• Mekaaninen kosketintilan ilmaisin: Punainen/vihreä-indikaattori varmistaa koskettimien todellisen tilan, mikä lisää turvallisuutta huoltotöiden aikana.

• Standardi DIN-kiskokiinnitys: Helppo ja nopea asennus tavalliseen 35 mm leveään asennuskiskoon sähkökaapeissa ja -keskuksissa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: MCB2C-4A

• Valmistajan tyyppimerkintä: S202-C4 (ABB Pro M compact S200)

• Valmistajan tuotenumero / ID: 2CDS252001R0044

• Napojen lukumäärä: 2-napainen (2P)

• Nimellisvirta (In): 4 A

• Laukaisukäyrä (Ominaiskäyrä): C-käyrä

• Nimelliskäyttöjännite (Ue): 400 V AC

• Oikosulkukestoisuus (Icn): 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2)

• Johtimen poikkipinta-ala: Kovat/monisäikeiset johtimet 0,75 mm² ... 35 mm², hienosäikeiset holkitetut johtimet 0,75 mm² ... 25 mm²

• Kotelointiluokka: IP20 (asennettuna koteloon IP40)

• Käyttölämpötila-alue: -25 °C ... +55 °C

• Sähköinen / mekaaninen elikä: 20 000 kytkentäkertaa

• Valmistaja: ABB

Tyypilliset käyttökohteet:

• Teollisuusautomaation ohjauskeskukset, kojeistot ja PLC-logiikoiden virransyöttöpiirien suojaus

• Pienten sähkömoottoreiden, puhaltimien, pumppujen ja kontaktoreiden ohjauslinjojen ylivirtasuojaus

• Kiinteistöautomaation ohjauspiirit, merkinantolaitteet ja mittausjärjestelmät

• Suojaustoiminnot laiterungoissa ja kojeissa, joissa tarvitaan luotettavaa ja kompaktia kaksinapaista automaattisulketta

• Sähkökeskusten huoltotyöt, kunnostukset ja vanhojen tulppasulakkeiden tai vioittuneiden johdonsuojien korvaaminen markkinoiden johtavalla standardikomponentilla

Vinkki asennukseen ja kytkentään: Varmista aina oikea kiristysmomentti (suositus 2,8 Nm) liittimiä kiristettäessä, jotta johtimien kontakti on optimaalinen eikä liitokseen synny ylivastusta tai kuumenemista. ABB S200 -sarjan kojeet voidaan varustaa helposti myös jälkiasennettavilla lisätarvikkeilla, kuten apukoskettimilla, hälytyskoskettimilla tai työvirtalaukaisimilla, jotka kiinnittyvät suoraan katkaisijan kylkeen ilman työkaluja.
