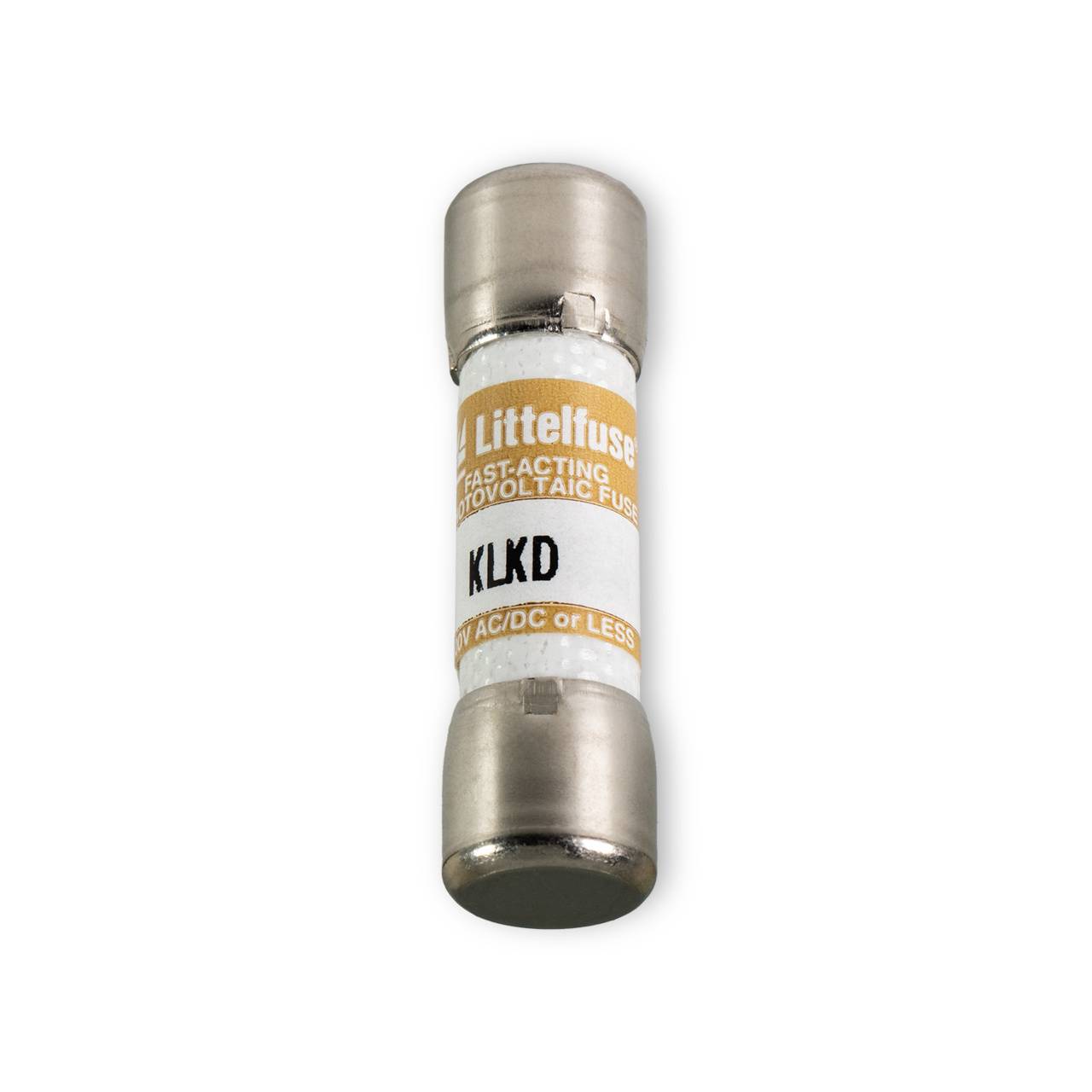

Teollisuussulake 10x38mm 3A 600V nopea, Littelfuse KLKD 3 (KTK-3A)
Korkealaatuinen ja erittäin suorituskykyinen 3 ampeerin nopea teollisuussulake aurinkosähköjärjestelmien (PV), ohjauspiirien ja muiden vaativien DC/AC-tasojen ylivirtasuojaukseen.
Malli KLKD 3 (tilauskoodi KTK-3A) on maailman johtavan suojauskomponenttivalmistajan Littelfusen 10 x 38 mm kokoinen (Midget-kokoluokka) erikoissulake. Tämä sulake on varustettu nopealla (Fast-Acting) laukaisukarakteristiikalla, sen nimellisvirta on 3 ampeeria ja se kestää poikkeuksellisen korkeita jännitteitä – jopa 600 V AC ja 600 V DC.
Littelfuse KLKD -sarja on suunniteltu erityisesti teollisuuden DC-sovelluksiin ja aurinkosähköjärjestelmien linjasuojaukseen (string-sulake). Sen korkea 600 voltin DC-luokitus ja erinomainen katkaisukyky takaavat, että sulake katkaisee jopa suuret oikosulkuvirrat välittömästi ja turvallisesti ilman valokaaren riskiä. Nopean toiminnan ansiosta se suojaa tehokkaasti herkkiä komponentteja, kuten puolijohteita, aurinkopaneelien kennoja, inverttereitä sekä ohjauspiirien muuntajia, ennen kuin ylivirta ehtii aiheuttaa vakavia vaurioita tai tulipalovaaran. Sulakkeen runko on valmistettu erittäin kestävästä melamine/keraamimateriaalista, joka kestää korkeita lämpötiloja ja mekaanista rasitusta.
Tärkeimmät ominaisuudet:
Korkea 600V AC/DC-jännitoluokitus: Optimoitu toimimaan luotettavasti sekä perinteisissä teollisuusautomaation AC-ohjauspiireissä että nykyaikaisissa korkeajännitteisissä DC-aurinkosähköjärjestelmissä.
Nopea (Fast-Acting) suojaus: Reagoi välittömästi oikosulkuihin ja haitallisiin ylivirtoihin, minimoiden liitettyjen laitteiden vauriot.
Teollisuustason katkaisukyky: Pystyy katkaisemaan turvallisesti jopa 100 000 ampeerin virran AC-puolella ja 50 000 ampeerin virran DC-puolella.
Kestävät materiaalit: Laadukas keraaminen runko ja niklatut kuparipäädyt takaavat pienen ylimenovastuksen ja erinomaisen korroosionkeston.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: KTK-3A
Valmistajan osanumero / MPN: KLKD003.H / KLKD 3
Sarja: KLKD (Midget-sarja)
Koko: 10 x 38 mm (13/32" x 1-1/2")
Nimellisvirta: 3 A
Nimellisjännite: 600 V AC / 600 V DC
Laukaisunopeus: Nopea (Fast-Acting)
Katkaisukyky (Interrupting Rating): 100 kA @ 600V AC / 50 kA @ 600V DC
Materiaali: Keraaminen/melamiinirunko, niklatut päädyt
Kansainväliset hyväksynnät: UL Listed (Class CC / Midget), CSA sertifioitu, CE
Valmistaja: Littelfuse
Tyypilliset käyttökohteet:
Aurinkosähköjärjestelmien (Photovoltaic / PV) kytkentäkotelot (Combiner boxes) ja paneeliketjujen suojaus
DC-ohjauspiirit, tasavirtalähteet ja invertterien tulovaiheet
Teollisuusautomaation ohjaustransformatorit, relepiirit ja instrumentointi
Sähkökeskusten mittauspiirien ja puolijohdekomponenttien ylivirtasuojaus
Huoltotyöt, kunnossapito ja palaneiden 3A 10x38mm sulakkeiden korvaaminen alkuperäisosalla
Vinkki asennukseen: Katkaise aina järjestelmästä virta ennen sulakkeen irrottamista tai asentamista sulakepesään. Koska tämä sulake on nopea (Fast-Acting), se ei sovellu kohteisiin, joissa esiintyy säännöllisesti suuria ja pitkäkestoisia käynnistysvirtapiikkejä (kuten suorissa moottorilähdöissä) – sellaisissa kohteissa suositellaan käytettäväksi hidasta FLM- tai FLQ-sarjan sulaketta.
