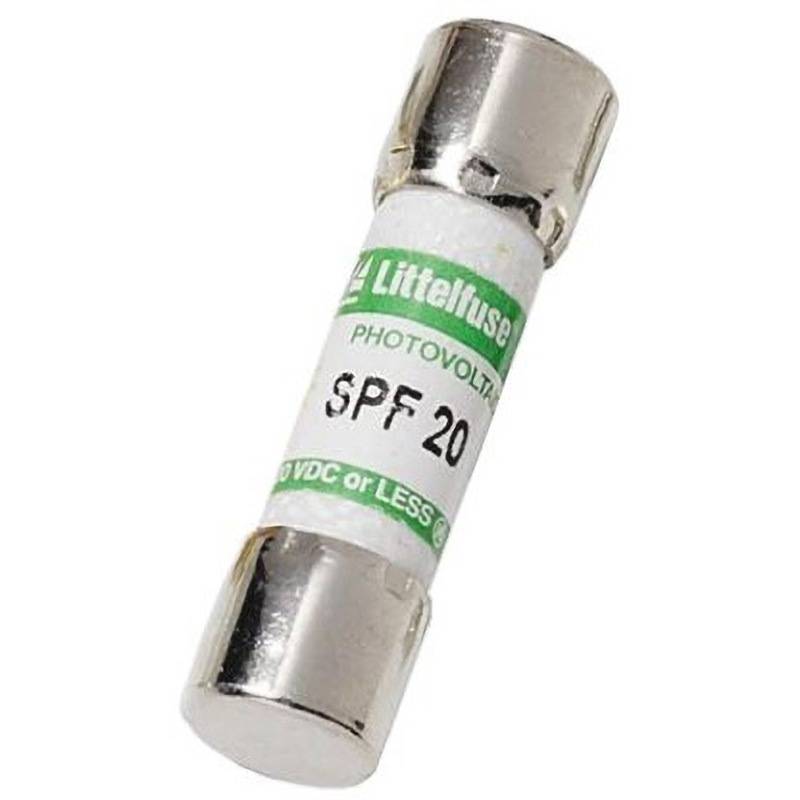

Keraaminen sulake 10,3×38 mm nopea 1000 VDC gPV (SOLAR)
IEC 60269-6 -standardin mukainen gPV-luokan keraaminen sulake 10,3×38 mm:n muodossa – suunniteltu erityisesti aurinkosähköjärjestelmien (PV-stringien) suojaukseen, jossa vaaditaan luotettavaa toimintaa myös pienillä vikavirroilla, kuten paluuvirta- ja monistring-vikatilanteissa, joita tavalliset AC- tai yleiskäyttöiset DC-sulakkeet eivät välttämättä havaitse tai katkaise luotettavasti.
Rakenne ja materiaali: Sulakeputki on keraamista, mikä antaa korkean sisäisen paineenkeston ja lämpöshokinkeston sekä mahdollistaa suuremman murtokapasiteetin kompaktissa koossa verrattuna lasirakenteeseen. Päätykorkit ovat tyypillisesti hopeapinnoitettua kuparia, ja sulava elementti on usein puhdasta hopeaa, mikä estää elementin vanhenemista ja pitää sähköiset ominaisuudet vakaina koko käyttöiän ajan. Asennus tapahtuu vakiomuotoisiin 10×38 mm:n sulakepesiin tai -pitimiin, joita käytetään yleisesti kytkentärasioissa ja invertterien tulopiireissä.
Sähköiset ominaisuudet: Nimellisjännite on 1000 VDC, mikä kattaa tyypilliset 1000 V:n PV-stringjärjestelmät. Toimintanopeus on nopea, tyypillinen aikavakio 1–3 ms, mikä varmistaa nopean laukaisun vikatilanteessa. Murtokapasiteetti (breaking capacity) on gPV-luokan 10×38 mm -sulakkeilla tyypillisesti 20–50 kA virta-arvosta riippuen. Nimellisvirta-alue on tyypillisesti 1–32 A mallista riippuen.
Käyttökohteet: Aurinkopaneelistringien, invertterien tulopiirien, kytkentärasioiden ja akkupohjaisten aurinkosähköjärjestelmien ylikuormitus- ja oikosulkusuojaus, jossa vaaditaan korkeaa DC-jännitekestoa.
Hyväksynnät: gPV-luokan sulakkeet noudattavat tyypillisesti IEC 60269-6- ja IEC 60269-1 -standardeja, ja niillä on usein myös UL-, CSA- ja CCC-hyväksynnät sekä RoHS-yhteensopivuus valmistajasta riippuen.
Tekniset tiedot:
- Koko: 10,3 × 38 mm
- Standardi: IEC 60269-6, käyttöluokka gPV
- Nimellisjännite: 1000 VDC
- Nimellisvirta-alue: 1–32 A (mallista riippuen)
- Toimintanopeus: nopea, aikavakio n. 1–3 ms
- Murtokapasiteetti: tyypillisesti 20–50 kA (virta-arvosta riippuen)
- Rakenne: keraaminen runko, hopeapinnoitetut päätykorkit
- Sulava elementti: usein puhdasta hopeaa
- Käyttökohde: PV-stringien, invertterien ja kytkentärasioiden suojaus
- Asennustapa: vakiomuotoinen 10×38 mm:n sulakepesä/-pidin
- Tyypilliset hyväksynnät: IEC 60269-6, UL 2579/UL 248-19, CE, CB, RoHS (valmistajakohtaisesti)
Yhteensopivuus: Standardikoolla 10×38 mm on saatavana myös yleiskäyttöisiä AC-sulakkeita sekä matalamman jännitteen DC-sulakkeita – näitä ei pidä sekoittaa gPV-luokan sulakkeisiin, koska tavalliset sulakkeet eivät välttämättä katkaise luotettavasti pieniä PV-vikavirtoja.
