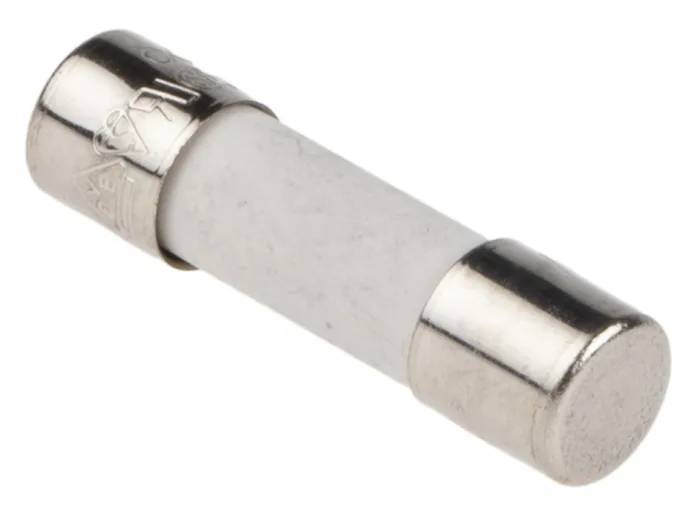

Keraaminen sulake 5×20 mm, nopea (F)
IEC 60127-2 -standardin mukainen 5×20 mm:n keraaminen sulake nopealla (F, Quick-Acting) toimintaominaisuudella – keraaminen runko tarjoaa lasirakennetta korkeamman murtokapasiteetin, mikä tekee sarjasta sopivan sovelluksiin, joissa vikavirrat voivat olla suurempia, esimerkiksi muuntajien, valonhimmentimien ja liitäntärimojen suojauksessa.
Rakenne ja materiaali: Sulakeputki on valmistettu keraamista (posliinia), joka kestää lasia paremmin sisäistä painetta ja lämpöshokkia laukeamishetkellä. Päätykorkit ovat tyypillisesti messinkiä tai muuta metallia. Rakenne on läpinäkymätön, joten palamista ei voi tarkastaa silmämääräisesti kuten lasisulakkeessa.
Sähköiset ominaisuudet: Nimellisjännite on 250 VAC ja nimellisvirta-alue tyypillisesti 1–10 A mallista riippuen. Toimintanopeus on nopea (F, Quick-Acting), eli sulake laukeaa nopeasti ylikuormitus- ja oikosulkutilanteissa. Murtokapasiteetti (breaking capacity) on keraamisella rakenteella tyypillisesti korkea, noin 1500 A, mikä on merkittävästi enemmän kuin vastaavan kokoisella lasisulakkeella (tyypillisesti 35–100 A). Käyttölämpötila-alue on -25…+70 °C.
Käyttökohteet: Sovellukset, joissa vaaditaan korkeampaa murtokapasiteettia kuin lasisulakkeella, esimerkiksi muuntajat, valonhimmentimet, liitäntärimat ja hätävalaistusyksiköt.
Tekniset tiedot:
- Koko: 5 × 20 mm
- Standardi: IEC 60127-2
- Nimellisjännite: 250 VAC
- Nimellisvirta-alue: 1–10 A
- Toimintanopeus: nopea (F, Quick-Acting)
- Murtokapasiteetti: tyypillisesti 1500 A (korkea murtokapasiteetti)
- Rakenne: keraaminen runko, metalliset päätykorkit
- Käyttölämpötila-alue: -25…+70 °C
- Asennustapa: aksiaalinen / sulakepesä- tai PCB-asennus
Yhteensopivuus: Samasta kokoluokasta on saatavana myös hidas (T, time-delay) keraaminen versio sekä vastaava lasirakenteinen sulake, jonka murtokapasiteetti on alhaisempi.
