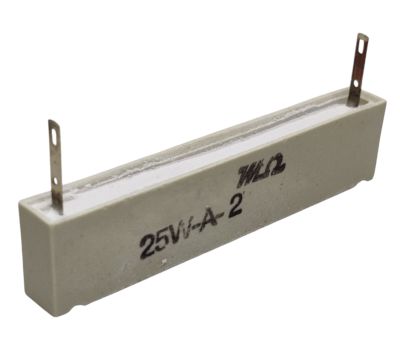

Keraaminen vastus 25W 470ohm (25W-470R)

Tämä keraaminen tehovastus on rakennettu kestämään jatkuvaa 25 watin tehokuormaa kompaktissa, aksiaalijohtimisessa kotelossa. Vastuselementti on lankakäämitty ja se on upotettu keraamiseen, sementtipohjaiseen koteloon, joka johtaa lämpöä tehokkaasti pois käämiltä. Rakenne tarjoaa hyvän mekaanisen kestävyyden ja sähköisen eristyksen, ja sementtikotelo on tyypillisesti liekinkestävä ja itsesammuva.

Sähköisesti vastuksen resistanssi on 470 Ω, ja toleranssi on tämän tyyppisillä vastuksilla tavallisesti ±5 %. Lankakäämitty elementti antaa vakaan resistanssin ja kestää hyvin lyhytaikaisia tehopiikkejä ja pulssikuormia. Vastus sopii esimerkiksi virranrajoitukseen, purkuvastuksiksi, esilatauspiireihin sekä jarru- ja kuormavastuksiksi teholähteissä ja moottorinohjauksissa.

Käytön aikana vastus lämpenee voimakkaasti, koska täysi 25 W:n teho muuttuu lämmöksi. Siksi asennuksessa kannattaa jättää riittävästi vapaata tilaa ympärille ja välttää lämpöherkkiä komponentteja vastuksen läheisyydessä. Aksiaaliset johtimet mahdollistavat läpiladontaasennuksen piirilevylle tai ilmaan juotettavan kiinnityksen laitteen rungon sisällä. Keraaminen kotelo kestää hyvin korkeita lämpötiloja ja kosteutta.

Vastus soveltuu laajasti teollisuus-, energia- ja laboratorioelektroniikkaan, jossa tarvitaan luotettavaa tehonhukkaa ilman aktiivista jäähdytystä.

Tekniset tiedot

• Tyyppi: keraaminen (sementti) tehovastus, lankakäämitty

• Resistanssi: 470 Ω

• Teho: 25 W

• Toleranssi: ±5 %

• Liitäntä: aksiaalijohtimet

• Asennus: läpiladonta / johtimilla juotettava

• Kotelomateriaali: keraaminen / sementti

• Mitat: noin 60 × 14 × 13 mm
