Neodyymimagneetit lieriöreiällä (CSN)

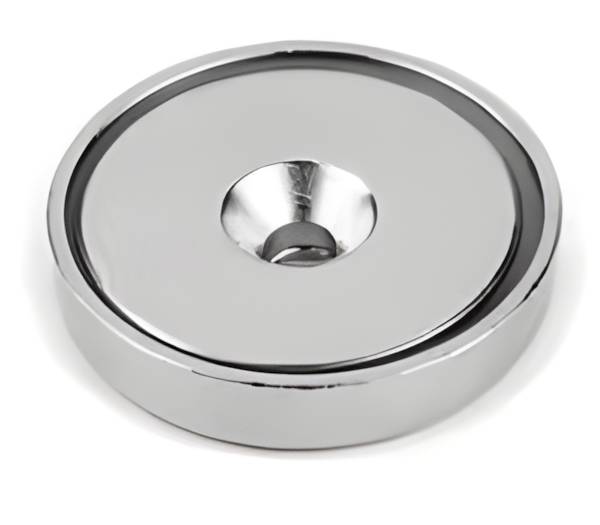

Supermagneten (Webcraft GmbH, Saksa) valmistama CSN-sarjan kuppimagneetti koostuu neodyymimagneetista, joka on upotettu teräskuppiin (pot/cup design). Teräskuppi keskittää ja tehostaa magneettikentän avoimelle puolelle, mikä tuottaa merkittävästi suuremman pitovoiman samankokoiseen paljaaseen magneettiin verrattuna. Keskellä on lieriömäinen (sylinterimäinen, ei kartiomainen) upotettu kiinnitysreikä ruuviasennusta varten.

Rakenne ja materiaali: Magneettiydin on sintrattua NdFeB-materiaalia (neodyymi-rauta-boori), upotettuna teräskuppiin, joka toimii samalla magneettivuon ohjaimena. Kiinnitysreikä on lieriömäinen (suoraseinäinen), toisin kuin tavallinen kartiomainen uppokantareikä – tämä mahdollistaa lieriöpäisen ruuvin tai pultin käytön. Suositeltu maksimikiristysmomentti on tyypillisesti n. 2 Nm.

Käyttö ja kiinnitys: Täysi pitovoima saavutetaan, kun ferromagneettinen vastapinta on tasainen, riittävän paksu ja magneetti on täydessä, suorassa kosketuksessa pintaan – kuppimagneetit menettävät pitovoimaansa erityisen nopeasti jo pienelläkin etäisyydellä vastapinnasta.

Käyttökohteet: Soveltuu vaativiin kiinnityssovelluksiin, joissa tarvitaan suurta pitovoimaa pienessä koossa – esimerkiksi työkalujen ja laitteiden kiinnitykseen, ovien ja luukkujen magneettisulkimiin sekä teollisuuden asennuksiin.

Tekniset tiedot:

• SKU / tilauskoodi: CSN
• Valmistaja: Webcraft GmbH / Supermagnete
• Valmistusmaa: Saksa
• Tuoteryhmä: Kuppimagneetit (pot magnet)
• Materiaali: sintrattu NdFeB-ydin, teräskuppi
• Kiinnitysreiän muoto: lieriömäinen (upotettu, suoraseinäinen)
• Maks. suositeltu kiristysmomentti: n. 2 Nm
