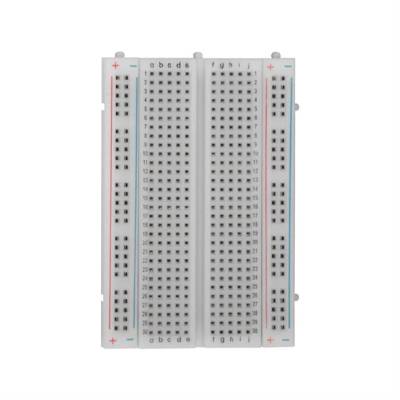

Koekytkentälevy (Breadboard) BB-300

Tämä koekytkentälevy on välttämätön työkalu elektroniikkaharrastajille ja insinööreille prototyyppien rakentamiseen. Se mahdollistaa komponenttien kytkemisen ilman juottamista, mikä tekee piirien suunnittelusta, testauksesta ja muutoksista nopeaa ja helppoa.

Keskeiset tekniset arvot

• Kytkentäpisteet: 300 pistettä.

• Ulkomitat: 82 x 53 x 8,5 mm.

• Rakenne: Standardi 2,54 mm rasteri, joka sopii useimmille läpivietäville komponenteille (DIP-piirit, vastukset, transistorit, LEDit).

• Kiinnitys: Takapuolella on yleensä itseliimautuva tarrapinta, jolla levyn voi kiinnittää pysyvästi kotelon sisään tai työpöydän pintaan.

• Yhdistettävyys: Levyn sivuilla on lukitusmekanismit, joiden avulla useita BB-300-levyjä voidaan yhdistää toisiinsa suuremman kytkentäalueen luomiseksi.

Tärkeää huomioitavaa käytössä

• Komponenttien kytkentä: Varmista, että komponentin jalat ovat suoria ja ehjiä ennen niiden työntämistä levyyn. Vältä liian paksujen johtimien käyttöä, jotta levyn sisäiset jousikontaktit eivät veny ja löysty.

• Kytkentäkaavio: Levyn sisäiset kontaktit on kytketty riveittäin. Yleensä pystysuuntaiset kytkentärivit ovat yhteydessä toisiinsa, mikä helpottaa komponenttien kytkemistä samaan potentiaaliin.

• Virta ja jännite: Koekytkentälevyt on tarkoitettu ensisijaisesti pienjännitteisille signaalitason kytkennöille. Älä käytä näitä korkean virran tai korkean jännitteen sovelluksissa, sillä kontaktien resistanssi voi aiheuttaa kuumenemista.

Tyypilliset käyttökohteet

• Prototyypit: Uusien kytkentöjen testaus ennen piirilevylle siirtymistä.

• Opetuskäyttö: Elektroniikan perusteiden opettelu ja piirien toiminnan tutkiminen käytännössä.

• Harrasteprojektit: Mikro-ohjainten (kuten Arduino tai Raspberry Pi Pico) ja antureiden välisten kytkentöjen rakentaminen.

• Vianetsintä: Väliaikaisten muutosten tekeminen olemassa oleviin kytkentöihin vian paikallistamiseksi.
