Komparaattori DIL-8 (LM311N)
Huippunopea ja joustava teollisuusstandardin jännitekomparaattori perinteisessä ja helppokäyttöisessä läpiasennuskotelossa.
LM311N on erittäin suosittu ja monipuolinen korkean suorituskyvyn jännitekomparaattori (Single), joka sisältää yhden erittäin tarkan ja nopean vertailijan samalla sirulla. Piiri on suunniteltu vertailemaan kahta tulojännitettä keskenään ja muuttamaan lähtönsä tilaa erittäin pienellä vasteajalla. Se vaatii huomattavasti vähemmän tulon bias-virtaa kuin monet vanhemmat komparaattorimallit.

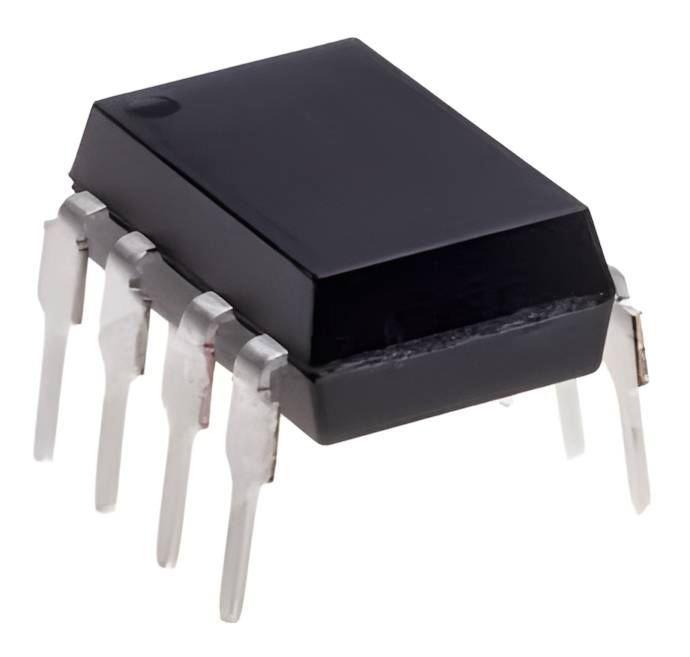

Tämä N-viitteellä varustettu malli toimitetaan perinteisessä 8-nastaisessa DIL-8 (DIP-8) -läpiasennuskotelossa, joka on erittäin helppo juottaa käsin, käyttää koekytkentälevyillä (breadboard) tai asettaa valmiisiin IC-kantoihin.
LM311-sarjan suurin vahvuus on sen poikkeuksellisen joustava lähtöaste. Piirissä on erilliset nastat ulostulon kollektorille (Output) ja emitterille (GND/V-), mikä mahdollistaa kuorman sitomisen joko maatasoon tai positiiviseen jännitteeseen. Lähtö pystyy ohjaamaan suoraan jopa 50 mA kuormia, kuten releitä, lamppuja tai magneettiventtiileitä, ja se on täysin yhteensopiva RTL-, DTL-, TTL- ja CMOS-logiikkapiirien kanssa.
Tärkeimmät ominaisuudet:
Monipuolinen ja joustava lähtö: Erillinen maadoitettu emitteri ja avoimen kollektorin lähtö mahdollistavat helpon tasomuunnoksen ja suorat kuormanohjaukset.
DIL-8-läpiasennuskotelo: Erinomainen valinta prototyyppien rakentamiseen, laitehuoltoon, korjauksiin sekä oppilaitosten laboratoriotöihin.
Suuri lähtövirta: Pystyy syöttämään tai vastaanottamaan jopa 50 mA virtaa, mikä riittää pienten releiden ja merkkivalojen suoraan ohjaamiseen ilman erillistä transistoripuskuria.
Laaja käyttöjännitealue: Toimii luotettavasti joko yhdellä ainoalla 5 V jännitteellä tai perinteisellä kaksipuolisella (maks. ±15 V) teholähteellä.
Erilliset tasapainotus- ja strobenastat: Sisältää nastat tulon offset-nollaukseen sekä mahdollisuuden lukita tai sammuttaa lähtö erillisellä strobe-signaalilla.
Tekniset tiedot:
Tyyppi: LM311N / LM311
Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, läpiasennus)
Kanavien määrä: 1 (Yksittäinen komparaattori)
Käyttöjännitealue: Yksipuolinen 5 V ... 30 V tai kaksipuolinen ±5 V ... ±15 V
Vasteaika (Response Time): Tyypillisesti vain 200 ns (erittäin nopea vaste)
Maksimaalinen lähtövirta: 50 mA
Käyttölämpötila-alue: 0 °C ... +70 °C
Valmistaja: Useita (esim. Texas Instruments, STMicroelectronics, ON Semiconductor)
Tyypilliset käyttökohteet:
Nopeat rajajänniteilmaisimet ja ylivirtasuojaukset
A/D-muuntimet ja pulssi-/kanttiaaltogeneraattorit
Digitaalisten järjestelmien nopeat tasomuuntimet (Level shifters)
Releiden, pienten moottoreiden ja merkkivalojen suorat ohjauspiirit
Hakkurivirtalähteiden (SMPS) ja akkulaturien valvontapiirit
Laboratoriotyöt, oppilaitokset ja elektroniikkaharrastukset
Vinkki huoltoon ja prototyyppeihin: Koska kyseessä on joustavalla avoimella kollektorilla varustettu komparaattori, muista kytkeä sopiva ylösvetovastus (pull-up) lähdön ja haluamasi logiikkajännitteen välille, mikäli ohjaat piirillä mikrokontrolleria tai muuta digitaalilogiikkaa.
