Kontaktori 3xNO/1xNC 6A (11BG06)

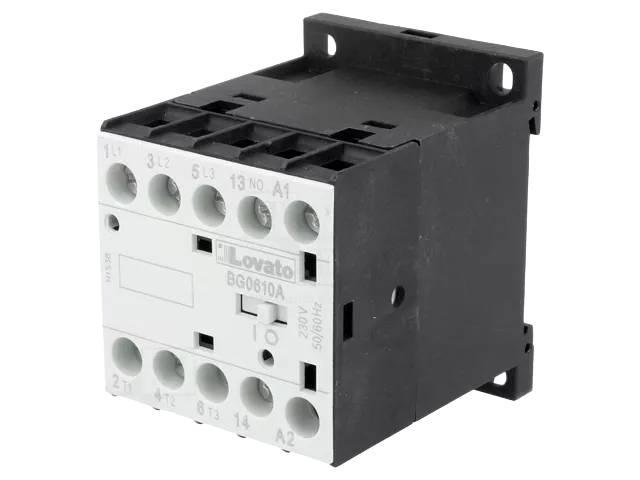

Lovato Electric S.p.A:n (Italia) valmistama BG06-sarjan minikontaktori on kolminapainen tehokontaktori, joka on suunniteltu moottoreiden ja muiden induktiivisten kuormien kytkentään pienessä, tilaa säästävässä kotelokoossa.

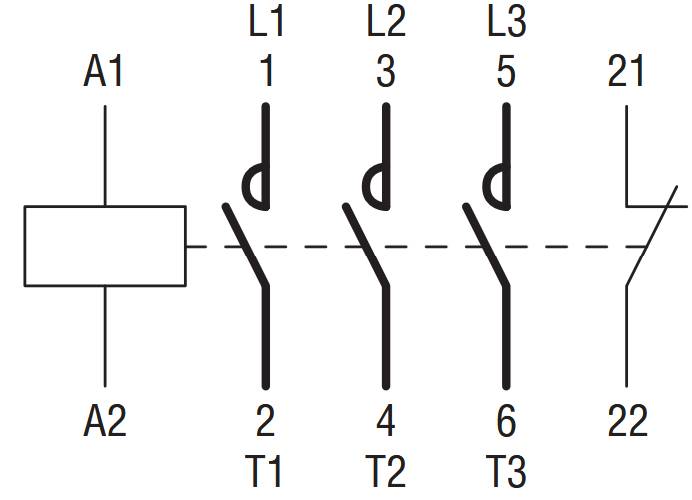

Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNC, normaalisti kiinni, "peili"-toiminnolla varustettu). Rakenteessa on erittäin hyvin johtavat apukontaktit (neljä kosketuspistettä), ja lisävarusteena voidaan asentaa jopa neljä lisäapukontaktia pikaliitäntäisellä (snap-on) kiinnityksellä. Mekaaninen lukitus (interlock) vaatii vain 5 mm syvyyden. Liitäntä on ruuviliitäntäinen (myös fast-on- ja piirilevyjuotosversiot saatavilla sarjassa).

Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 6 A, mikä vastaa 3–7,5 hv (480V) tai 3–10 hv (600V, UL/CSA) moottoritehoja. Ohjauskela on saatavilla sekä AC- että DC-versioina, ja matalatehoisia DC-versioita on myös saatavilla.

Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on myös cULus-hyväksytty.

Käyttökohteet: Soveltuu pienten ja keskisuurten moottoreiden käynnistykseen ja ohjaukseen, teollisuuden ohjauspaneeleihin sekä sovelluksiin, joissa tarvitaan sekä pää- että apukontakteja samassa kompaktissa yksikössä.

Tekniset tiedot:

• SKU / tilauskoodi: 11BG06-NC
• Valmistajan tuotesarja: BG06
• Valmistaja: Lovato Electric S.p.A.
• Komponenttityyppi: kontaktori, kolminapainen minikontaktori
• Pääkontaktit: 3xNO
• Apukontaktit: 1xNC (sisäänrakennettu, peilitoiminnolla)
• IEC-käyttövirta (Ie, AC3): 6 A
• Moottoriteho (480V/600V): 3–7,5 hv / 3–10 hv
• Lisäapukontaktit: jopa 4 kpl (pikaliitäntä)
• Mekaanisen lukituksen syvyys: 5 mm
• Liitäntä: ruuviliitäntä
• Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Sertifiointi: cULus
