Kontaktori 3xNO/1xNC 9A (11BG09-NC)
Lovato Electric S.p.A:n (Italia) valmistama BG09-sarjan minikontaktori on kolminapainen tehokontaktori ruuviliitännällä. Tämä versio sisältää sisäänrakennetun NC-apukontaktin (normaalisti kiinni) NO-version sijaan.
Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNC, normaalisti kiinni). Rakenteessa on erittäin hyvin johtavat apukontaktit, ja lisävarusteena voidaan asentaa lisäapukontakteja pikaliitäntäisellä (snap-on) kiinnityksellä. Liitäntä on ruuviliitäntäinen.
Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 9 A, jatkuva virta (AC1, Ith) 20 A. Nimellisjännite (kontaktin kestojännite) on 690 V. Moottoriteho on 22 kW.
Ympäristönkesto: Käyttölämpötila-alue on -50…+70 °C.
Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on RoHS-yhteensopiva.
Käyttökohteet: Soveltuu pienten ja keskisuurten moottoreiden käynnistykseen ja ohjaukseen, teollisuuden ohjauspaneeleihin sekä sovelluksiin, joissa tarvitaan NC-tyyppistä apukontaktia (esim. hälytys- tai vikatilan ilmaisuun kontaktorin ollessa auki).
Tekniset tiedot:
- SKU / tilauskoodi: 11BG09-NC
- Valmistajan tuotesarja: BG09
- Valmistaja: Lovato Electric S.p.A.
- Komponenttityyppi: kontaktori, kolminapainen minikontaktori, ruuviliitäntä

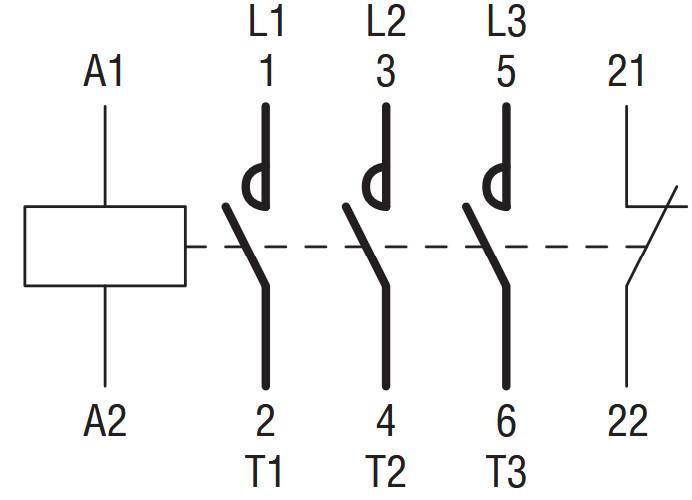

- Pääkontaktit: 3xNO
- Apukontaktit: 1xNC (sisäänrakennettu)
- IEC-käyttövirta (Ie, AC3): 9 A
- Jatkuva virta (Ith, AC1): 20 A
- Kontaktin nimellisjännite: 690 V
- Moottoriteho: 22 kW
- Liitäntä: ruuviliitäntä
- Käyttölämpötila: -50…+70 °C
- Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
- Standardimerkinnät: RoHS
