Kontaktori 3xNO/1xNO 12A (11BG12-NO)

Lovato Electric S.p.A:n (Italia) valmistama BG12-sarjan minikontaktori on kolminapainen tehokontaktori, sarjan suurivirtaisin versio (6-12A IEC AC3 -mallistossa BG06/BG09/BG12), suunniteltu 3–7,5 hv (480V) tai 3–10 hv (600V, UL/CSA) moottoritehoihin. Tämä versio sisältää sisäänrakennetun NO-apukontaktin NC-version sijaan.

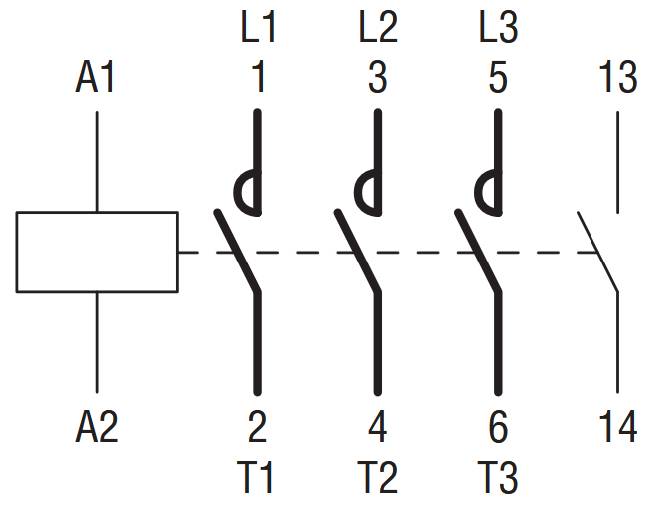

Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNO, normaalisti auki). Rakenteessa on erittäin hyvin johtavat apukontaktit, ja lisävarusteena voidaan asentaa jopa neljä lisäapukontaktia pikaliitäntäisellä (snap-on) kiinnityksellä. Liitäntä on ruuviliitäntäinen. Mitat ovat 58 mm (pituus) × 57 mm (syvyys).

Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 12 A. Nimellisjännite (kontaktin kestojännite) on 690 V. Moottoriteho on 5 kW.

Ympäristönkesto: Käyttölämpötila-alue on -50…+70 °C (ympäristön käyttölämpötila enintään +50 °C nimellistehoilla; +50…+70 °C:n välillä tehoarvoja tulee alentaa lämpötilaeron mukaisessa suhteessa).

Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu keskisuurten moottoreiden käynnistykseen ja ohjaukseen, teollisuuden ohjauspaneeleihin sekä sovelluksiin, joissa tarvitaan sarjan suurinta IEC AC3 -käyttövirtaa (12A) ja NO-tyyppistä apukontaktia.

Tekniset tiedot:

• SKU / tilauskoodi: 11BG12-NO
• Valmistajan tuotesarja: BG12
• Valmistaja: Lovato Electric S.p.A.
• Komponenttityyppi: kontaktori, kolminapainen minikontaktori, ruuviliitäntä
• Pääkontaktit: 3xNO
• Apukontaktit: 1xNO (sisäänrakennettu)
• IEC-käyttövirta (Ie, AC3): 12 A
• Kontaktin nimellisjännite: 690 V
• Moottoriteho: 5 kW
• Liitäntä: ruuviliitäntä
• Mitat (P×S): 58 × 57 mm
• Käyttölämpötila: -50…+70 °C
• Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Standardimerkinnät: RoHS
