Kontaktori 3xNO/1xNO 9A (11BG09-NO)

Lovato Electric S.p.A:n (Italia) valmistama BG09-sarjan minikontaktori on kolminapainen tehokontaktori ruuviliitännällä. Sarja on BGP09:n (piirilevyliitäntä) ja aiemmin kuvaamani BG06:n (6A) sisarmalli, tässä isommalla käyttövirralla (9A) ja perinteisellä ruuviliitännällä.

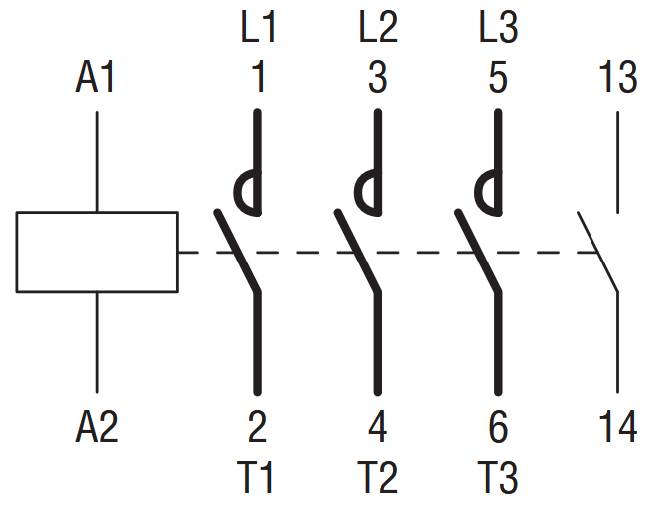

Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNO, normaalisti auki). Rakenteessa on erittäin hyvin johtavat apukontaktit, ja lisävarusteena voidaan asentaa lisäapukontakteja pikaliitäntäisellä (snap-on) kiinnityksellä. Liitäntä on ruuviliitäntäinen.

Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 9 A, jatkuva virta (AC1, Ith) 20 A. Nimellisjännite (kontaktin kestojännite) on 690 V. Moottoriteho on 22 kW.

Ympäristönkesto: Käyttölämpötila-alue on -50…+70 °C.

Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu pienten ja keskisuurten moottoreiden käynnistykseen ja ohjaukseen, teollisuuden ohjauspaneeleihin sekä sovelluksiin, joissa tarvitaan NO-tyyppistä apukontaktia.

Tekniset tiedot:

• SKU / tilauskoodi: 11BG09-NO
• Valmistajan tuotesarja: BG09
• Valmistaja: Lovato Electric S.p.A.
• Komponenttityyppi: kontaktori, kolminapainen minikontaktori, ruuviliitäntä
• Pääkontaktit: 3xNO
• Apukontaktit: 1xNO (sisäänrakennettu)
• IEC-käyttövirta (Ie, AC3): 9 A
• Jatkuva virta (Ith, AC1): 20 A
• Kontaktin nimellisjännite: 690 V
• Moottoriteho: 22 kW
• Liitäntä: ruuviliitäntä
• Käyttölämpötila: -50…+70 °C
• Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Standardimerkinnät: RoHS
