Kontaktori piirilevylle 3xNO/1xNC 9A (11BGP09-NC)

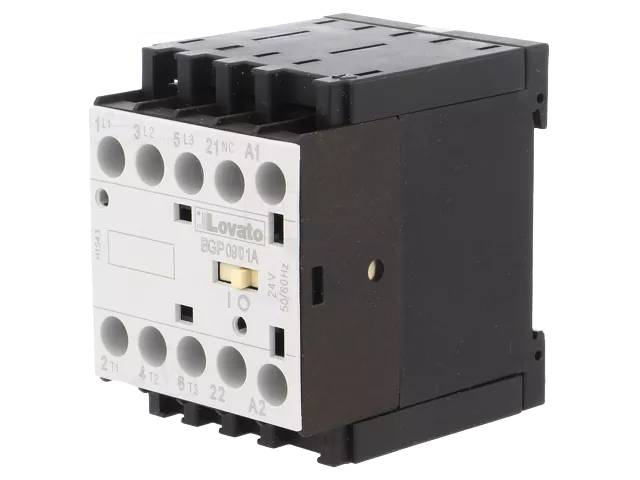

Lovato Electric S.p.A:n (Italia) valmistama BGP09-sarjan minikontaktori on kolminapainen tehokontaktori, joka poikkeaa aiemmin kuvaamastani BG06-sarjasta kahdella tavalla: suuremmalla käyttövirralla (9A vs. 6A) ja piirilevyliitännällä (rear PCB solder pin) tavallisen ruuviliitännän sijaan.

Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNC, normaalisti kiinni). Liitäntä toteutetaan piirilevylle juotettavilla juotosnastoilla (rear PCB solder pin), mikä mahdollistaa suoran integroinnin piirilevylle ilman erillisiä johdotuksia. Mitat ovat 58 mm (pituus) × 57 mm (syvyys) × 44 mm (leveys). Paino on n. 0,242 kg.

Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 9 A, jatkuva virta (AC1, Ith) 20 A. Nimellisjännite (kontaktin kestojännite) on 690 V. Moottoriteho on 22 kW.

Ympäristönkesto: Käyttölämpötila-alue on -50…+70 °C.

Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu sovelluksiin, joissa kontaktori halutaan integroida suoraan piirilevylle – esimerkiksi teollisuuden ohjauselektroniikkaan ja OEM-laitevalmistukseen, joissa perinteinen ruuviliitäntä veisi liikaa tilaa tai monimutkaistaisi kokoonpanoa.

Tekniset tiedot:

• SKU / tilauskoodi: 11BGP09-NC
• Valmistajan tuotesarja: BGP09
• Valmistaja: Lovato Electric S.p.A.
• Komponenttityyppi: kontaktori, kolminapainen minikontaktori, piirilevyliitäntä
• Pääkontaktit: 3xNO
• Apukontaktit: 1xNC (sisäänrakennettu)
• IEC-käyttövirta (Ie, AC3): 9 A
• Jatkuva virta (Ith, AC1): 20 A
• Kontaktin nimellisjännite: 690 V
• Moottoriteho: 22 kW
• Liitäntä: piirilevyjuotos (rear PCB solder pin)
• Mitat (P×S×L): 58 × 57 × 44 mm
• Paino: n. 0,242 kg
• Käyttölämpötila: -50…+70 °C
• Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Standardimerkinnät: RoHS
