Kontaktori piirilevylle 3xNO/1xNO 9A (11BGP09-NO)

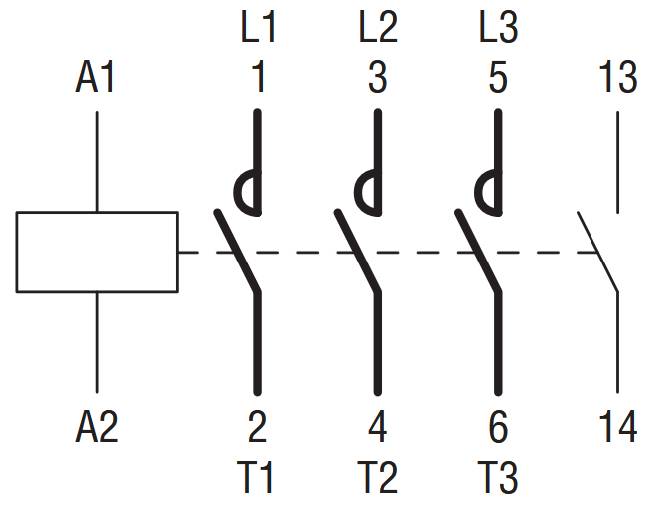

Lovato Electric S.p.A:n (Italia) valmistama BGP09-sarjan minikontaktori on kolminapainen tehokontaktori piirilevyliitännällä (rear PCB solder pin). Tämä versio sisältää sisäänrakennetun NO-apukontaktin (normaalisti auki) NC-version sijaan.
Rakenne ja materiaali: Kontaktori sisältää kolme pääkontaktia (3xNO, normaalisti auki) sekä yhden sisäänrakennetun apukontaktin (1xNO, normaalisti auki). Liitäntä toteutetaan piirilevylle juotettavilla juotosnastoilla, mikä mahdollistaa suoran integroinnin piirilevylle ilman erillisiä johdotuksia. Mitat ovat 58 mm (pituus) × 57 mm (syvyys) × 44 mm (leveys). Paino on n. 0,242 kg.
Sähköiset ominaisuudet: IEC-käyttövirta (AC3-luokka) on 9 A, jatkuva virta (AC1, Ith) 20 A. Nimellisjännite (kontaktin kestojännite) on 690 V. Moottoriteho on 22 kW.
Ympäristönkesto: Käyttölämpötila-alue on -50…+70 °C.
Standardit: Kontaktori täyttää standardit IEC/EN 60947-1, IEC/EN 60947-4-1 sekä UL 60947-1/60947-4-1 ja CSA C22.2 n°60947-1/60947-4-1. Sarja on RoHS-yhteensopiva.
Käyttökohteet: Soveltuu sovelluksiin, joissa kontaktori halutaan integroida suoraan piirilevylle ja tarvitaan NO-tyyppistä apukontaktia (esim. merkkivalon tai apureleen ohjaukseen kontaktorin ollessa vedossa).
Tekniset tiedot:
- SKU / tilauskoodi: 11BGP09-NO
- Valmistajan tuotesarja: BGP09
- Valmistaja: Lovato Electric S.p.A.
- Komponenttityyppi: kontaktori, kolminapainen minikontaktori, piirilevyliitäntä
- Pääkontaktit: 3xNO
- Apukontaktit: 1xNO (sisäänrakennettu)
- IEC-käyttövirta (Ie, AC3): 9 A
- Jatkuva virta (Ith, AC1): 20 A
- Kontaktin nimellisjännite: 690 V
- Moottoriteho: 22 kW
- Liitäntä: piirilevyjuotos (rear PCB solder pin)
- Mitat (P×S×L): 58 × 57 × 44 mm
- Paino: n. 0,242 kg
- Käyttölämpötila: -50…+70 °C
- Standardit: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
- Standardimerkinnät: RoHS
