Koodauslevyt D-sarjan XLR-runkoliittimille
Neutrik DSS -sarjan värilliset merkintälevyt on suunniteltu D-koon runkoliittimien värikoodaukseen ja tunnisteiden selkeyttämiseen. Kun paneelissa on useita samanlaisia XLR-liitäntöjä, väri auttaa erottamaan signaalireitit, kanavat tai laiteryhmät. Levyjä käytetään Neutrikin D-sarjan XLR-runkoliittimien yhteydessä.
Rakenne ja materiaali
Levyt on valmistettu polyamidista (PA 6, 15 % lasikuitua). Materiaali on jäykkää, mittapysyvää ja kestää hyvin mekaanista rasitusta jatkuvassa asennuskäytössä. Levyn muoto vastaa D-koon runkoliittimen vakiomuotoa, joten se sopii suoraan Neutrikin D-sarjan paneeliratkaisuihin.
Sähköiset ominaisuudet ja paloturvallisuus
Tuote on passiivinen mekaaninen lisävaruste, eikä se vaikuta liittimen sähköisiin ominaisuuksiin. Materiaalin palonkestoluokka on UL 94 HB.
Ympäristönkesto
Käyttölämpötila-alue on -30 °C … +80 °C, mikä kattaa tavanomaiset studio-, PA- ja asennusympäristöt.
Värikoodaus
Sarjaa on saatavilla useassa värissä, joten merkinnät voi sovittaa käyttökohteen oman värikoodausjärjestelmän mukaan.
Tekniset tiedot
Valmistaja: Neutrik AG
Sarja: DSS
Tyyppi: Värillinen merkintälevy D-koon runkoliittimille
Materiaali: Polyamidi (PA 6, 15 % lasikuitu)
Palonkestoluokka: UL 94 HB
Käyttölämpötila: -30 °C … +80 °C

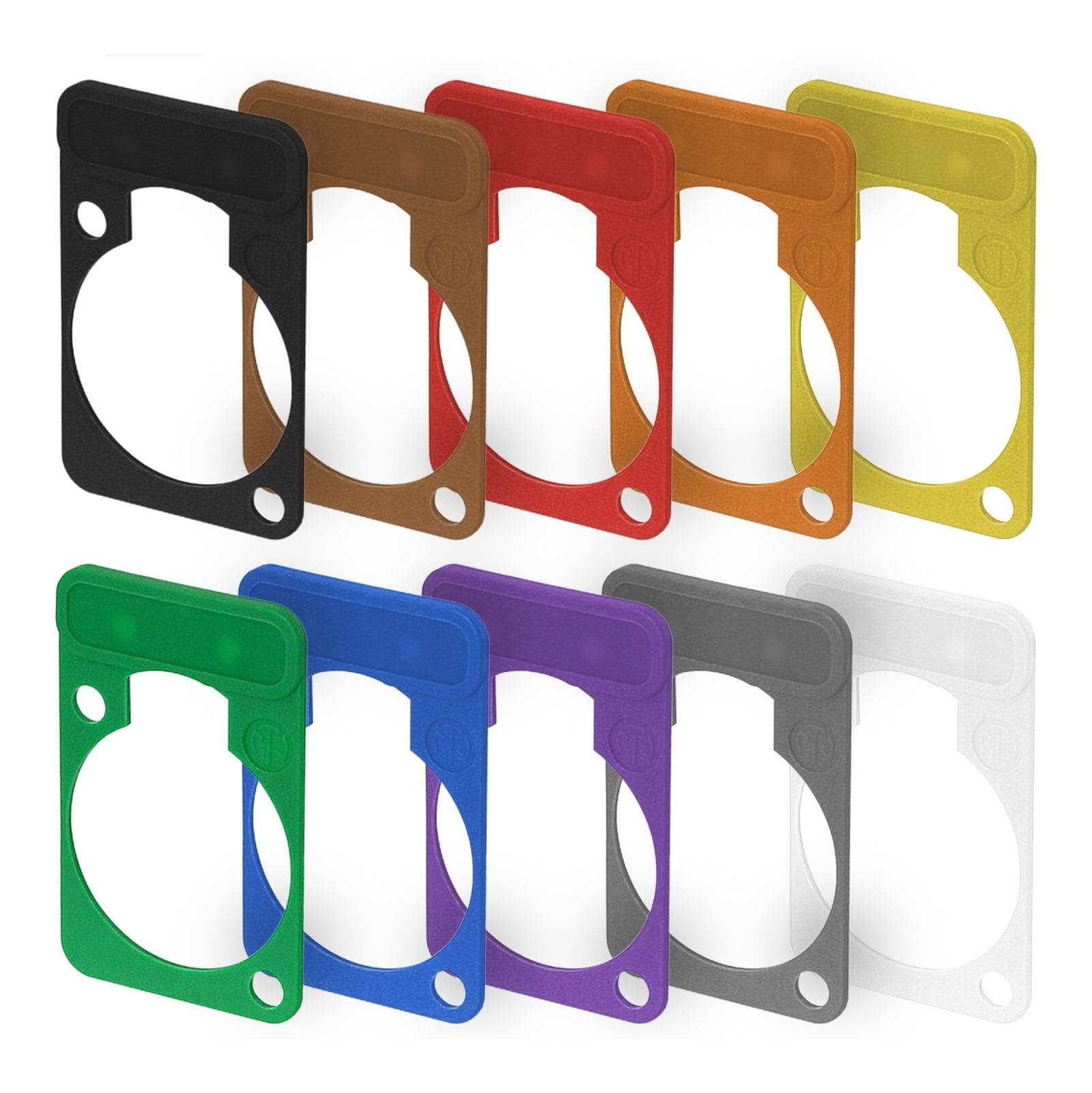

Värit: Musta, ruskea, punainen, oranssi, keltainen, vihreä, sininen, violetti, harmaa, valkoinen
Yhteensopivuus: Neutrik D-sarjan XLR-runkoliittimet
Yhteensopivat ja täydentävät tuotteet
D-sarjan XLR-runkoliittimet (naaras- ja urosmallit), DBA-BL (peitelevy D-muotoisille aukoille), MFD (M3-kiinnityskehys), NDF/NDM (dummyPLUG-suojatulpat), SCDF/SCDM (kumiset tiivistyskannet), SCDR (pehmeä muovisuoja runkoliittimen takapäähän) ja SCDX (saranakansi).
