Aurinkopaneelikaapeli H1Z2Z2-K 1,5 kV DC (2,5–10,0 mm²)

Aurinkopaneelikaapeli H1Z2Z2-K 1,5 kV DC (2,5–10,0 mm²)

Aurinkopaneelikaapeli H1Z2Z2-K 1,5 kV DC (2,5–10,0 mm²)

Datalehti
SKU#: SOL
(1-4 arkipäivässä)
Kytkentäjohto 1500Vdc 2,5-10,0mm² (H1Z2Z2-K) on Helukabelin SOLARFLEX®-X-sarjan halogeeniton aurinkopaneelikaapeli, ristisilloitettu eriste, sään- ja UV-kestävä, sopii suoraan maahan asennettavaksi.

Tuotekuvaus

Kytkentäjohto 1500Vdc 2,5-10,0mm² (H1Z2Z2-K)

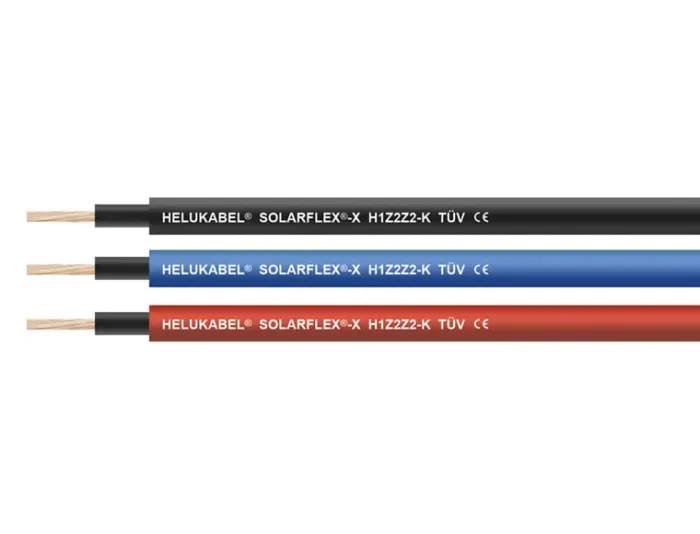

Helukabel GmbH:n valmistama SOLARFLEX®-X H1Z2Z2-K on ristisilloitettu yksijohtiminen aurinkosähkökaapeli, joka on suunniteltu erityisesti aurinkopaneelien kytkentään standardin DIN VDE 0283-618 / DIN EN 50618 mukaisesti.

Rakenne ja materiaali: Johdin on hienosäikeistä tinattua kuparia (DIN VDE 0295 / IEC 60228, luokka 5). Johdineriste ja ulkovaippa ovat molemmat ristisilloitettua (cross-linked) yhdistettä, joka on halogeeniton. Vaipan väri on saatavilla sinisenä, punaisena tai mustana. Minimitaivutussäde on 5 × ulkohalkaisija.

Sähköiset ominaisuudet: Nimellisjännite on 1000/1000 V AC ja 1500/1500 V DC, testijännite 6500 V. Johtimen sallittu käyttölämpötila on jopa +120 °C. Järjestelmän maksimi sallittu DC-jännite, johon kaapeli asennetaan, ei saa ylittää 1,8 kV.

Ympäristönkesto ja standardit: Kiinteä käyttölämpötila-alue on -40…+90 °C. Kaapeli kestää UV-säteilyä, otsonia, säärasitusta ja vettä, ja se soveltuu ulkokäyttöön sekä suoraan maahan asennettavaksi (asennus putkessa suositeltavaa; ei sovellu pysyvään vedenalaiseen asennukseen). Kaapeli on halogeeniton (DIN EN 60754-1), palonestävä (DIN EN 60332-1-2) ja täyttää savuntiheysstandardin (DIN EN 61034-1+2). Tuotteella on TÜV Rheinland -sertifiointi.

Käyttökohteet: Soveltuu aurinkopaneelien johdotukseen sekä suojaeristettyjen (luokka II) laitteiden ja järjestelmien sisäisiin ja ulkoisiin kytkentöihin.

Tekniset tiedot:

  • SKU / tilauskoodi: SOL
  • Valmistajan tuotekoodi: H1Z2Z2-K
  • Valmistaja: Helukabel GmbH
  • Kaapelityyppi: SOLARFLEX®-X, yksijohtiminen aurinkokaapeli
  • Poikkipinta-ala: 2,5–10,0 mm²
  • Nimellisjännite (AC/DC): 1000/1000 V / 1500/1500 V
  • Testijännite: 6500 V
  • Johdinmateriaali: tinattu kupari, hienosäikeinen (luokka 5)
  • Eriste/vaippa: ristisilloitettu yhdiste, halogeeniton
  • Käyttölämpötila (kiinteä): -40…+90 °C
  • Johtimen sallittu lämpötila: enintään +120 °C
  • Minimitaivutussäde: 5 × ulkohalkaisija
  • Standardit: DIN VDE 0283-618, DIN EN 50618, DIN EN 60754-1, DIN EN 60332-1-2, DIN EN 61034-1+2
  • Sertifiointi: TÜV Rheinland
