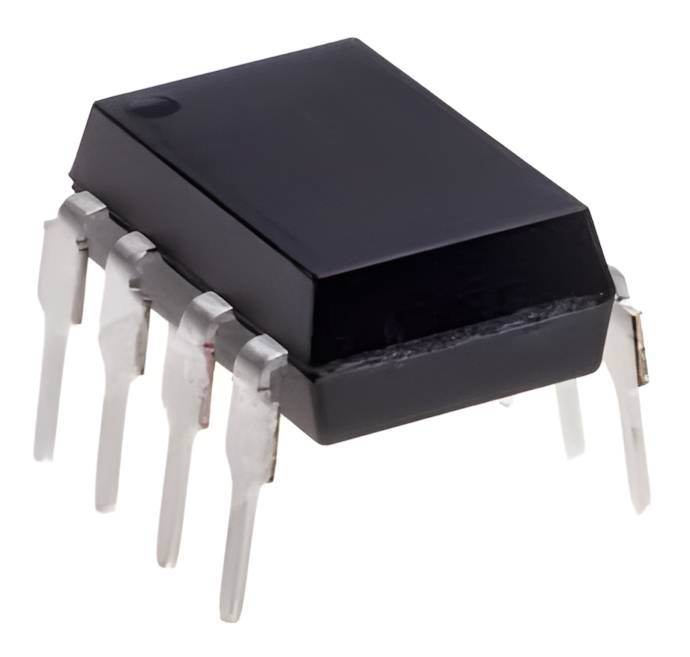

Digitaalinen lämpötila-anturi ja termostaatti DIL-8 (DS1620)

Tarkka ja monipuolinen digitaalinen lämpötila-anturi, joka yhdistää lämpötilan mittauksen ja termostaattitoiminnon samaan 8-nastaiseen pakettiin. Tämä komponentti on suunniteltu erityisesti järjestelmiin, joissa tarvitaan luotettavaa lämpötilavalvontaa ilman monimutkaisia analogisia kalibrointeja.

DS1620 (valmistaja Maxim Integrated / Analog Devices) on "Digital Thermometer and Thermostat" -tyyppinen laite. Se mittaa lämpötilaa digitaalisesti ja tarjoaa 9-bittisen resoluution välillä -55 °C – +125 °C. Sen suurin etu on sisäänrakennettu termostaattilogiikka: voit ohjelmoida anturiin ylä- ja alarajat (TH ja TL), jolloin komponentti aktivoi itsenäisesti lähtösignaalinsa, kun lämpötila ylittää tai alittaa asetetut rajat. Tämä tekee siitä älykkään ratkaisun esimerkiksi tuulettimien ohjaukseen, ylikuumenemissuojaukseen tai lämmityksen säätöön.

DS1620 kommunikoi mikrokontrollerin kanssa 3-johtoisen sarjaväylän välityksellä, mikä säästää mikrokontrollerin I/O-nastoja. Koska anturi antaa tuloksen valmiina digitaalisena arvona, se poistaa tarpeen ADC-muuntimille ja vähentää ympäristön häiriöiden vaikutusta mittaustarkkuuteen.

Tärkeimmät ominaisuudet:

• Integroitu termostaatti: Ohjelmoitavat ylä- ja alarajat, jotka aktivoivat laitteen ulostulot.

• Laaja lämpötila-alue: -55 °C ... +125 °C, tarkkuus ±0,5 °C (tyypillinen 0...70 °C alueella).

• Digitaalinen rajapinta: Yksinkertainen 3-johtoinen sarjaliikenne, joka on helposti kytkettävissä useimpiin mikrokontrollereihin.

• Ei tarvetta ulkoisille komponenteille: Mittaus tapahtuu täysin digitaalisesti, eikä vaadi ulkoisia kalibrointivastuksia.

• Pieni virrankulutus: Soveltuu hyvin myös akkukäyttöisiin laitteisiin.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: DS1620

• Tuotetyyppi: Digitaalinen lämpötila-anturi ja termostaatti

• Kotelotyyppi: DIL-8 / DIP-8 (8-pin, THT läpiasennus)

• Resoluutio: 9-bittinen (0,5 °C askelin)

• Käyttöjännite: 2,7 V ... 5,5 V

• Valmistaja: Maxim Integrated

Tyypilliset käyttökohteet:

• Lämpötilan valvontajärjestelmät ja ylikuumenemissuojat

• Teollisuuden prosessien monitorointi

• Älykkäät kodinkoneet ja HVAC-järjestelmät

• PC-laitteistojen lämpötilan hallinta

• Elektroniikkahuollot, kunnossapito ja tarkkuuslämpötilaa vaativat prototyypit

Vinkki asennukseen ja suunnitteluun: DS1620 on erittäin tarkka, mutta muista, että se mittaa oman piikiteensä lämpötilaa. Jos asennat anturin lähelle lämpöä tuottavia komponentteja, varmista, ettei piirilevyn johtimien kautta tuleva lämpö johda virheelliseen mittaustulokseen. Suosittelemme käyttämään 100 nF suodatinkondensaattoria käyttöjännitenastojen välillä lähellä anturia vakaan toiminnan varmistamiseksi. Kommunikoinnissa käytettävät signaalijohdot kannattaa pitää mahdollisimman lyhyinä, mikäli ympäristössä on paljon sähkömagneettisia häiriöitä.
