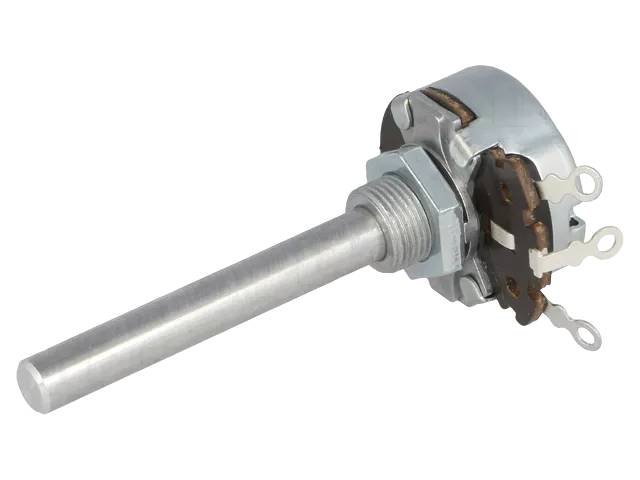

Lankapotentiometri 4W (AW)
AB Elektronik GmbH:n valmistama AW-sarjan lankapotentiometri on koteloitu, nimellisleveydeltään 24 mm oleva säätöpotentiometri, joka on suunniteltu sovelluksiin, joissa vaaditaan lankakäämityksen tarjoamaa hyvää tehonkestoa ja lineaarisuutta.
Rakenne ja materiaali: Rakenne on täysin koteloitu (encased), ja liitäntä toteutetaan juotoskorvakkeilla (solder tag terminals).
Sähköiset ominaisuudet: Resistanssialue on 5 Ω – 25 kΩ, toleranssi ±10 % (alle 10 Ω:n arvoilla ±20 %; tilauksesta ±5 % tai ±2 %). Resistanssikäyrä on lineaarinen (lin). Nimellisteho on 4 W (+40 °C). Rajajännite (limiting element voltage) on 500 V ja eristysjännite 1 kV. Riippumaton lineaarisuus on ±2 %. Sähköinen kiertokulma on 280° ±5°.
Mekaaniset ominaisuudet: Mekaaninen kiertokulma on 300° ±10°, käyttömomentti 0,7–3,6 Ncm ja päätepysäytysmomentti 115 Ncm. Kestoikä on 10 000 kierrosta.
Ympäristönkesto: Käyttölämpötila-alue on -40…+90 °C.
Käyttökohteet: Soveltuu teollisuus- ja ohjaussovelluksiin, joissa tarvitaan lankapotentiometrin hyvää tehonkestoa, korkeaa jännitekestoa ja lineaarista resistanssikäyrää.
Tekniset tiedot:
- SKU / tilauskoodi: AW
- Valmistajan tuotesarja: AW (tilauskoodi 31 046…)
- Valmistaja: AB Elektronik GmbH
- Komponenttityyppi: lankapotentiometri, koteloitu
- Nimellisleveys: 24 mm
- Resistanssialue: 5 Ω – 25 kΩ
- Toleranssi: ±10 % (±20 % alle 10 Ω)
- Resistanssikäyrä: lineaarinen
- Teho: 4 W (+40 °C)
- Rajajännite: 500 V
- Eristysjännite: 1 kV
- Riippumaton lineaarisuus: ±2 %
- Sähköinen kiertokulma: 280°±5°
- Mekaaninen kiertokulma: 300°±10°
- Käyttölämpötila: -40…+90 °C
- Kestoikä: 10 000 kierrosta
- Liitäntä: juotoskorvake
- Akseli: metalli
