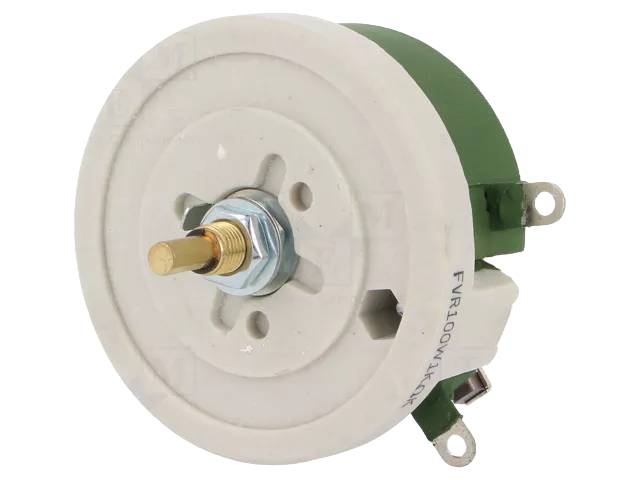

Lankapotentiometri (reostaatti) 100W (FVR100)

SR Passivesin valmistama FVR-sarjan säätövastus koostuu C-muotoisesta keraamisesta sauvasta, joka on kelattu kupari- tai kromiseoslangalla resistiiviseksi elementiksi. Liukukontaktipintaa lukuun ottamatta koko komponentti on pinnoitettu korkealämpötilaisella, palamattomalla hartsilla, minkä jälkeen keskelle asennettu pyörivä säädin liukuu resistiivistä elementtiä pitkin halutun resistanssiarvon saavuttamiseksi.

Rakenne ja käyttötapa: Komponenttia voidaan käyttää joko reostaattina (kaksi liitäntää: liukukontakti ja radan toinen pää) tai täysimittaisena potentiometrinä (kaikki kolme liitäntää käytössä). FVR-sarjaa käytetään laajasti moottoriohjaimissa nopeuden säätöön virtaa rajoittamalla, pienkoneissa (tehosekoittimet, tuulettimet, sähkötyökalut) sekä testauslaitteissa tarkan resistanssiarvon tuottamiseen.

Sähköiset ominaisuudet: Vakiotoleranssi on ±10 % (tarkemmat toleranssit saatavilla tilauksesta). Resistanssialue tässä 100 W:n mallissa on 10 Ω – 5 kΩ. Eristysresistanssi on vähintään 100 MΩ (500 VDC), ja dielektrinen kestojännite 1000 VDC (1 min) liittimen ja akselin välillä. Säädettävyysalue on 10–90 % täydestä resistanssiarvosta, ja tehonkesto on suhteessa säädettyyn resistanssiarvoon (esim. puoliresistanssilla tehonkesto on n. puolet nimellisarvosta).

Mekaaniset ja ympäristöominaisuudet: Täysi kiertokulma on 300° ±5°. Komponentti läpäisee liitinlujuustestin (3 kg, 30 s) sekä tärinätestin (1,5 mm, 10–50–10 Hz/min, X-Y-Z, 2 h/suunta) ilman rakenteellisia vaurioita. Palonkesto täyttää UL-94 V-0 -luokituksen 100–600 % nimellistehon kuormituksella. Rakenne on koteloitu kotelokoossa A=4,2 / B=4,2 / C=42 mm (ks. tarkat mitat alla).

Standardit: Testattu standardin JIS-C-5261 mukaisesti. Tuote on RoHS-yhteensopiva ja lyijytön.

Tekniset tiedot:

• SKU / tilauskoodi: FVR100
• Valmistaja: SR Passives
• Tuotesarja: FVR (100W)
• Komponenttityyppi: säätövastus / reostaatti, C-muotoinen lankakäämitys
• Resistanssialue: 10 Ω – 5 kΩ
• Toleranssi: ±10 %
• Teho: 100 W (+25 °C, täysi resistanssi)
• Eristysresistanssi: ≥100 MΩ (500 VDC)
• Dielektrinen kestojännite: 1000 VDC (1 min)
• Täysi kiertokulma: 300°±5°
• Palonkesto: UL-94 V-0
• Kotelomateriaali: keraaminen sydän, palamaton hartsipinnoite
• Standardi: JIS-C-5261
• Standardimerkinnät: RoHS
