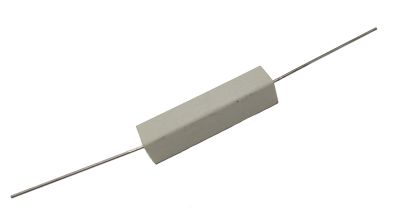

Lankavastus 9W 10% (9W-0R33)

Lankavastus 9W-0R33 on aksiaalimallinen tehovastus, jonka resistanssi on 0,33 Ω ja nimellisteho 9 W. Resistanssielementtinä on tarkasti käämitty vastuslanka, joka on tuettu keraamiselle rungolle. Rakenne kestää hyvin sekä jatkuvaa tehohäviötä että hetkellisiä virtapiikkejä. Aksiaalinen kotelointi sopii läpiladottavaan piirilevyasennukseen ja johdotettuihin rakenteisiin.

Pieni 0,33 Ω:n resistanssi ja 9 W:n teho tekevät vastuksesta sopivan virranmittaukseen shunttina, tehoasteiden emitteri- ja lähdevastuksiksi sekä virranrajoitukseen. Se sopii myös purku- ja kuormitusvastukseksi sekä muihin sovelluksiin, joissa pienellä resistanssilla käsitellään suuria virtoja. Ohutlankarakenteen ansiosta induktiivisuus on kuitenkin otettava huomioon nopeissa kytkentäsovelluksissa.

Vastuksen toleranssi on ±10 %. Tämä riittää tehosovelluksiin, joissa resistanssin tarkkuus ei ole kriittinen. Keraaminen runko ja lankaelementti sallivat korkean käyttölämpötilan, ja vastuksen eristys- ja lämmönkesto on suunniteltu vaativaan teollisuuskäyttöön. Teho on määritelty lämpötilariippuvaiseksi, joten vastuksen ympärille on jätettävä riittävästi tilaa jäähtymiselle, eikä sitä tule asentaa lämpöherkkien komponenttien viereen.

Vastus soveltuu laite- ja teholähdesuunnitteluun, mittalaitteisiin, moottorinohjaukseen, akkulatureihin ja yleiseen teollisuuselektroniikkaan. Samasta sarjasta on saatavilla muita resistanssiarvoja.

Tekniset tiedot

• Tuotekoodi (SKU): 9W-0R33
• Tyyppi: Lankavastus (wirewound)
• Resistanssi: 0,33 Ω (330 mΩ)
• Toleranssi: ±10 %
• Nimellisteho: 9 W
• Kotelointi / malli: Aksiaali, läpiladottava
• Liitäntä: Juotoskorvake
• Runko: Keraaminen
• Mitat: pituus 38 mm, leveys ja korkeus 9 mm
