Lankavastus 100W 1,5 Ω 5% (HSA100-1R5)
Rakenne ja materiaali

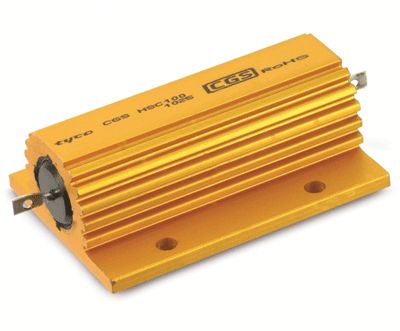

Tämä Arcol/Ohmite HS100 -sarjan lankavastus on koteloitu alumiinirunkoon. Resistanssilanka on käämitty eristetylle rungolle ja suljettu täysin umpeen, joten rakenne on mekaanisesti kestävä ja lämpöä johtava. Alumiinirunko siirtää häviölämmön tehokkaasti jäähdytyselementtiin. Rungon mitat ovat 65,2 × 47,5 × 24,1 mm ja kiinnitys tehdään kahdella ruuvilla 37 × 35 mm:n reikäjaolla. Liitännät ovat juotoskorvakkeet. Bruttopaino on 98,3 g.
Sähköiset ominaisuudet
Vastuksen resistanssi on 1,5 Ω ±5 %:n toleranssilla ja lämpötilakerroin ±100 ppm/°C. Nimellisteho on 100 W. Elementin rajajännite on 1,9 kV, mutta nimellistehon rajaama jännite U = √(P × R) on resistanssilla 1,5 Ω noin 12 V, joten käytännössä jännite määräytyy tämän mukaan. Eristysresistanssi on kuivana vähintään 10 000 MΩ. Käämitty rakenne tuottaa erinomaisen pulssinkestokyvyn, ja tehonkesto laskee lineaarisesti nollaan 200 °C:n lämpötilassa. Resistanssialue sopii jarruvastuksiksi, käynnistysvirran rajoittimiksi ja snubber-piireihin sekä taajuusmuuttajien ja vaihtosuuntaajien tehopiireihin.
Lämpöominaisuudet ja asennus
100 W:n teho saavutetaan asentamalla vastus sopivalla lämmönsiirtotahnalla suoraan mitoitettuun jäähdytyselementtiin. Ilman lisäjäähdytyselementtiä vastus kestää 30 W. Käyttölämpötila-alue on −55…+200 °C. Mitoita jäähdytys sovelluksen todellisen häviötehon mukaan.
Standardit ja käyttökohteet
Valmistaja ilmoittaa sarjan täyttävän MIL-18546- ja IEC 115 -vaatimukset, ja se on RoHS-direktiivin mukainen. Tyypillisiä käyttökohteita ovat jarruvastuksia, käynnistysvirran rajoittimia, taajuusmuuttajia ja vaihtosuuntaajia, snubber-piirejä sekä balansointivastuksia. Samasta HS100-sarjasta löytyy muita resistanssiarvoja.
Tekniset tiedot
- Tuotekoodi (Starelec): HSA100-1R5
- Valmistajan koodi: HS100 1R5 J (Arcol/Ohmite)
- Tyyppi: Lankavastus, alumiinikoteloitu
- Resistanssi: 1,5 Ω
- Toleranssi: ±5 %
- Teho: 100 W (jäähdytyselementillä), 30 W (ilman lisäjäähdytystä)
- Lämpötilakerroin: ±100 ppm/°C
- Elementin rajajännite: 1,9 kV
- Nimellistehon rajaama jännite (√(P × R)): noin 12 V
- Eristysresistanssi (kuiva): min. 10 000 MΩ
- Käyttölämpötila: −55…+200 °C
- Liitännät: Juotoskorvakkeet
- Asennus: Ruuvikiinnitys, reikäjako 37 × 35 mm
- Mitat: 65,2 × 47,5 × 24,1 mm
- Bruttopaino: 98,3 g
- Standardit: MIL-18546, IEC 115
- Direktiivit: RoHS-yhteensopiva; REACH: ei SVHC-aineita
- Valmistusmaa: Iso-Britannia (GB)
- Tullinimike: 8533.29
Yhteensopivat ja täydentävät tuotteet
Sopiva jäähdytyselementti ja lämmönsiirtotahna. Muita resistanssiarvoja löytyy HS100-sarjasta.
