Lankavastus 4,7ohm 10W 5% (ACS10S-4R7)

Lankavastus 4,7ohm 10W 5% (ACS10S-4R7)
Outlet

Lankavastus 4,7ohm 10W 5% (ACS10S-4R7)

SKU#: ACS10S-4R7
Toimitettavissa 3 kpl (1-4 arkipäivässä)
Noudettavissa 3 kpl (2 tunnin kuluttua tilauksesta, ma-pe 9-17)
Arcol ACS10S 4,7 Ω lankavastus, 10 W, ±5 %, silikonipinnoitettu aksiaalimalli läpiladontaan. Hyvä pulssinsieto ja ±50 ppm/°C:n lämpötilakerroin vaativiin teollisuussovelluksiin, kuten käyttöihin ja ohjauksiin.
Katso kaikki vaihtoehdot
1,26 €

Tuotekuvaus

Lankavastus 10W 5% (ACS10S-4R7)

Rakenne ja materiaalit

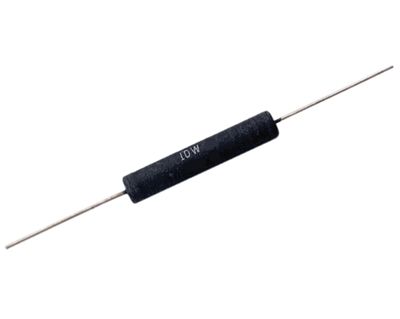

Arcol (Ohmite) ACS10S on silikonipinnoitettu aksiaalinen lankavastus, jonka teho on 10 W. Resistanssi on 4,7 Ω ja toleranssi ±5 %. Vastuslanka on käämitty pulssinsiedon maksimoimiseksi, ja silikonipinnoite suojaa elementtiä ympäristön vaikutuksilta. Rakenne tasapainottaa tehotiheyden, stabiiliuden ja koon. Rungon halkaisija on 8,5 mm ja pituus noin 44 mm, joten vastus on tehoonsa nähden kompakti. Johtimet on tarkoitettu läpiladontaan.

Sähköiset ominaisuudet

Vastuslangan lämpötilakerroin on tällä resistanssialueella ±50 ppm/°C, mikä pitää resistanssin vakaana lämpötilan vaihdellessa. Suurin työjännite on 700 V, mutta nimellistehon rajaama jännite U = √(P × R) on resistanssilla 4,7 Ω noin 6,9 V, joten käytännössä sallittu jännite määräytyy tämän mukaan. Jännitekesto (dielectric withstand) on 500 V AC. Eristysresistanssi on yli 1000 MΩ (yli 100 V:n jännitteellä). Vastus on induktiivinen versio, joten sitä ei suositella nopeisiin, induktanssille herkkiin kytkentäsovelluksiin.

Ympäristönkesto ja käyttökohteet

Käyttölämpötila-alue on −55…+350 °C, joten vastus soveltuu vaativiin lämpöolosuhteisiin. Kuormitettuna vastus kuumenee voimakkaasti, joten ympärille on jätettävä riittävästi tilaa ja se on pidettävä erillään lämpöherkistä komponenteista. Tyypillisiä käyttökohteita ovat käynnistysvirran rajoitus, esilatauspiirit, kuormavastukset ja jarru- tai purkupiirit taajuusmuuttajissa, teholähteissä ja yleisessä teollisuuselektroniikassa.

Tekniset tiedot

  • Tuotekoodi (SKU): ACS10S-4R7
  • Valmistaja: Arcol (Ohmite)
  • Valmistajan tyyppikoodi: ACS10S 4R7 J
  • Sarja: ACS10S
  • Tyyppi: Lankavastus (wirewound), silikonipinnoitettu, high pulse
  • Resistanssi: 4,7 Ω
  • Toleranssi: ±5 %
  • Nimellisteho: 10 W
  • Suurin työjännite: 700 V
  • Nimellistehon rajaama jännite (√(P × R)): noin 6,9 V
  • Jännitekesto: 500 V AC
  • Eristysresistanssi: > 1000 MΩ (> 100 V)
  • Lämpötilakerroin: ±50 ppm/°C
  • Käyttölämpötila: −55…+350 °C
  • Kotelointi / liitäntä: Aksiaali, läpiladonta
  • Rungon halkaisija: 8,5 mm
  • Rungon pituus: 43,7 mm
  • Johtimen pituus: noin 35 mm
  • Standardit: RoHS-yhteensopiva, REACH: ei SVHC-aineita
  • Valmistusmaa: Kiina
  • Tullinimike: 8533.2100
