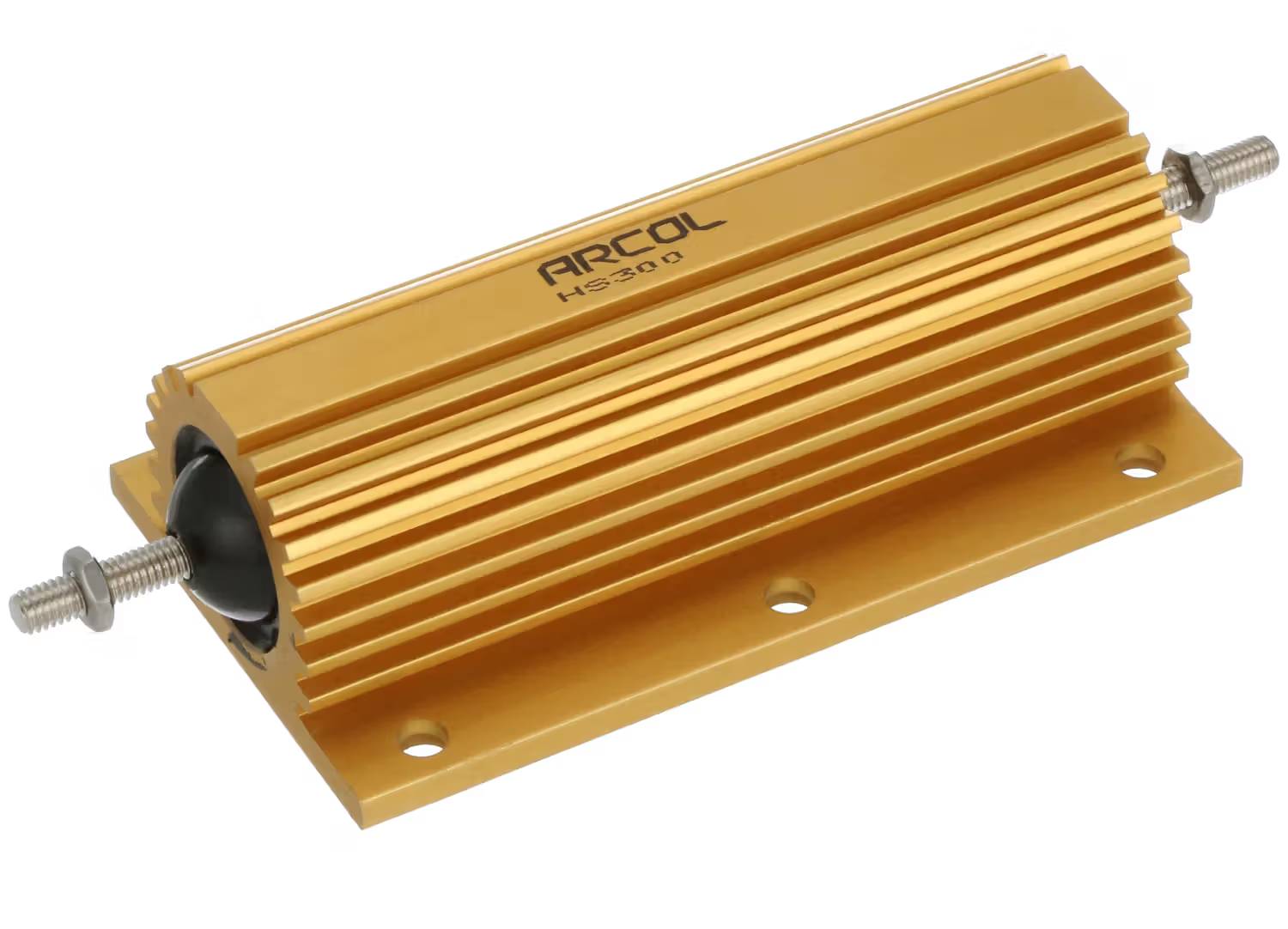

Lankavastus 300W 33Ω ±1% (HSA300-33R)

HSA300-33R on suuritehoinen alumiinikuorinen lankavastus, jonka resistanssi on 33 Ω ja toleranssi ±1 %. Lankakäämitty vastuselementti on suljettu alumiiniprofiilikoteloon, joka siirtää lämmön tehokkaasti kiinnityspinnalle ja suojaa elementtiä mekaanisesti. Ulkomitat ovat 128 × 72,5 × 41,8 mm ja paino noin 597 g. Kiinnitys tehdään ruuveilla, ja kiinnitysaukkojen rasteri on 104 × 59 mm. Liitännät ovat M6-ruuviliittimet, jotka mahdollistavat tukevan ja matalaresistanssisen kaapeliliitoksen suurilla virroilla.

Vastus on mitoitettu 300 W:n teholle, kun se kiinnitetään riittävän mitoitettuun jäähdytyselementtiin. Ilman ylimääräistä jäähdytystä sallittu teho on 60 W. Kotelon ja jäähdytyspinnan väliin suositellaan lämmönjohtotahnaa ja tasaista, tiukkaa kiinnitystä, jotta lämmönsiirto toimii koko pinnalta. Käytön aikana kotelon pinta voi kuumentua voimakkaasti, joten vastus tulee asentaa kosketussuojattuun paikkaan.

Sähköisesti 33 Ω:n arvo sopii taajuusmuuttajien ja moottoriohjainten jarruvastukseksi, suuritehoisiksi kuormavastuksiksi, esilatausvastuksiksi ja virranrajoitukseen. Toimintajännite on 2,5 kV, mikä riittää vaativiin teollisuuden tehopiireihin. Lämpötilakerroin on ±100 ppm/°C, ja tiukka ±1 %:n toleranssi tekee vastuksesta sopivan myös testilaitteistoihin ja laboratoriokuormiin, joissa resistanssin on pysyttävä tarkkana. Lankarakenne kestää hyvin hetkellisiä tehopiikkejä, ja vastusta voi käyttää sekä tasa- että vaihtovirtapiireissä.

HS300-sarja on suunniteltu teolliseen käyttöön: voimalähteisiin, moottorinohjaukseen, energiajärjestelmiin ja testauslaitteisiin. Alumiinikotelo ja jäykkä kiinnitys antavat mekaanisen kestävyyden myös tärinää sisältävissä ympäristöissä.

Tekniset tiedot

• Tyyppi: Lankavastus, alumiinikuorinen (jäähdytyselementtiin kiinnitettävä)
• Valmistaja: Arcol / Ohmite
• Valmistajan koodi: HS300 33R F
• Starelecin SKU: HSA300-33R
• Resistanssi: 33 Ω
• Toleranssi: ±1 %
• Teho (jäähdytyselementillä): 300 W
• Teho (ilman ylimääräistä jäähdytystä): 60 W
• Toimintajännite: 2,5 kV
• Lämpötilakerroin: ±100 ppm/°C
• Liitännät: M6-ruuviliittimet
• Asennus: Ruuvikiinnitys
• Ulkomitat: 128 × 72,5 × 41,8 mm
• Kiinnitysaukkojen rasteri: 104 × 59 mm
• Paino: 596,7 g

Täydentävät tuotteet: Lämmönjohtotahna ja sopiva jäähdytyselementti tai metallirunko vastuksen kiinnittämiseen. Löytyy myös muita HS300-sarjan resistanssiarvoja sekä saman valmistajan HS25-, HS50- ja HS100-sarjat pienemmille tehoille.
