Lankavastus 5% 200W 47Ω (QL200-47R)

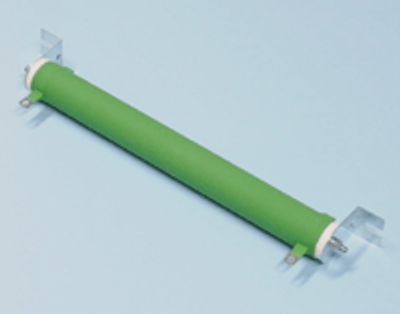

QL200-47R on Royalohmin QL-sarjan suuritehoinen lankavastus, jonka resistanssi on 47 Ω ja toleranssi ±5 %. Vastus on putkimaisen sylinterin muotoinen, ja sen mitat ovat Ø31 × 254 mm. QL-sarja on rakennettu nauhamaisella vastuslangalla (power ribbon wire-wound), joka on suunniteltu vaativiin suuritehosovelluksiin, joissa vaaditaan vakautta ja luotettavuutta.
Nimellisteho on 200 W, ja lämpötilakerroin on ±300 ppm/°C, joten resistanssi pysyy hyvin vakaana kuormituksen aiheuttamissa lämpötilavaihteluissa. Sarjan valmistajatietojen mukaan vastus kestää 2,5-kertaisen nimellistehon viiden sekunnin ajan, mikä sopii purku- ja jarrutussovelluksiin, joissa kuorma on hetkellisesti suuri. Eristysresistanssi on vähintään 20 MΩ (500 V DC). Vastuksen kuormitusikä on määritelty 1000 tunnin testillä 70 °C:ssa.
Liitännät ovat juotoskorvakkeet, ja kaksi kiinnitysaukkoa takaa tukevan mekaanisen asennuksen runkoon tai kiinnitystelineeseen. Suuren tehonkäsittelyn vuoksi vastus tulee asentaa tilaan, jossa lämpö pääsee poistumaan: riittävä ilmankierto ja turvaetäisyys lämpöherkkiin komponentteihin ja pintoihin on huomioitava, sillä käytön aikana vastuksen pinta kuumenee voimakkaasti.
47 Ω:n arvo sopii esimerkiksi purkulaitteisiin, kuormavastuksiksi (load bank), teollisuuden jarruvastuksiksi, akkukäyttöisten järjestelmien tehopiireihin ja testauslaitteistoihin.
Tekniset tiedot
- Tyyppi: Lankavastus (power ribbon wire-wound), putkimainen
- Valmistaja: Royalohm (Royal Electronic Factory Thailand)
- Sarja: QL
- Valmistajan koodi: QL0000J0470200
- Starelecin SKU: QL200-47R
- Resistanssi: 47 Ω
- Toleranssi: ±5 %
- Teho: 200 W
- Lämpötilakerroin: ±300 ppm/°C
- Lyhytaikainen ylikuormitus: 2,5 × nimellisteho, 5 s (sarjatieto)
- Eristysresistanssi: ≥ 20 MΩ, 500 V DC (sarjatieto)
- Kuormitusikä: 1000 h / 70 °C (sarjatieto)
- Liitännät: Juotoskorvakkeet
- Kiinnitysaukkojen määrä: 2
- Rungon mitat: Ø31 × 254 mm
- RoHS: Yhteensopiva
Täydentävät tuotteet: Löytyy myös muita QL-sarjan resistanssiarvoja ja tehoja sekä muita lankavastuksia ja tehovastuksia eri kiinnitystyyppeihin.
