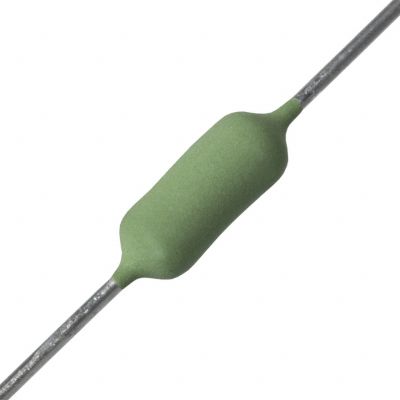

Lankavastus 5% 3W 1,5ohm (AC03-1R5)
Vishay Intertechnologyn (Vishay Draloric) valmistama AC03-sarjan lankavastus on suunniteltu yleiskäyttöiseen tehoelektroniikkaan, teollisuus- ja autoelektroniikkasovelluksiin. Sarja soveltuu mm. esilataus-, purku- ja snubber-piireihin sekä sisäänkytkentävirran rajoitukseen.
Rakenne ja materiaali: Vastuslanka on kelattu hienokeraamiselle (Al₂O₃) sydänrungolle, joka täyttää korkeat vaatimukset mekaanisen kestävyyden, lämpöshokkien, dielektrisen lujuuden ja korkean lämpötilan eristysresistanssin suhteen. Pinnoite on silikonisementtilakkaa, joka kestää IEC 60115-1:n mukaiset puhdistusliuottimet ja täyttää palamattomuusluokan UL 94 V-0. Kotelon mitat ovat Lmax 13,0 mm × Dmax 4,8 mm, johdinpaksuus 0,8 mm, ja paino n. 0,75 g.
Sähköiset ominaisuudet: Nimellisteho on 3 W (+40 °C, P40) / 2,5 W (+70 °C, P70), resistanssi 1,5 Ω ja toleranssi ±5 %. Vastuksella on erinomainen pulssikuormituskyky, mikä tekee siitä sopivan myös hetkellisiin ylikuormitustilanteisiin.
Ympäristönkesto ja standardit: Käyttölämpötila-alue on -55…+200 °C (ilmastoluokka -55/200/56 standardin IEC 60115-1 mukaan). Tuote on RoHS-, REACH- ja WEEE-yhteensopiva sekä täyttää ajoneuvoromudirektiivin (ELV) vaatimukset.
Tekniset tiedot:
- SKU / tilauskoodi: AC03-1R5
- Valmistaja: Vishay Intertechnology (Vishay Draloric)
- Tuotesarja: AC03
- Vastustyyppi: sementoitu lankavastus (cemented wirewound)
- Resistanssi: 1,5 Ω
- Toleranssi: ±5 %
- Nimellisteho (P40 / P70): 3 W / 2,5 W
- Käyttölämpötila: -55…+200 °C
- Kotelon mitat: Ø 4,8 mm × 13,0 mm
- Johdinpaksuus: 0,8 mm
- Runkomateriaali: keraaminen (Al₂O₃)
- Pinnoite: silikonisementtilakka, UL 94 V-0
- Liitäntä: läpiladonta (aksiaalinen)
- Standardimerkinnät: RoHS, REACH, WEEE, ELV
