Lankavastus 5W 5% 330 ohm (5W-330R)

Rakenne ja materiaali

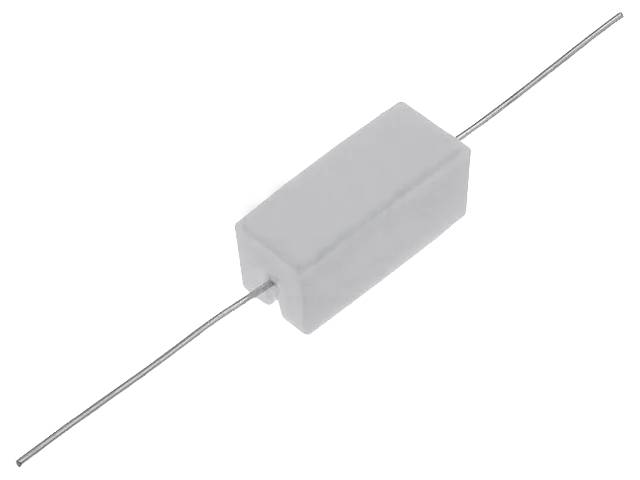

CRL5W-sarjan vastus on aksiaalinen lankavastus, jossa resistiivinen lanka on kierretty keraamisen rungon ympärille ja suojattu sementtikotelolla. Kotelo suojaa vastusta mekaanisesti ja johtaa lämpöä pois vastuselementiltä. Runko on kooltaan 9,5 × 9,5 × 22 mm (mittatoleranssi ±5 mm), joten 5 W:n teho mahtuu pieneen tilaan. Aksiaaliset johdinpäät (Ø 0,8 × 35 mm) soveltuvat läpiladontaan (THT) ja käsin juottamiseen.

Sähköiset ominaisuudet
Vastuksen resistanssi on 330 Ω toleranssilla ±5 % ja nimellisteho 5 W. Jännitekesto on 500 V AC, ja lämpötilakerroin on ±350 ppm/°C. Resistanssiarvo ja 5 W:n tehonkesto sopivat esimerkiksi kuormavastuksiin, esivastuksiin, purkauspiireihin ja virranrajoitukseen. Lankavastuksen rakenteesta johtuen vastuksella on induktanssia, joten se soveltuu parhaiten tasa- ja verkkotaajuisiin sovelluksiin sekä pulssikuormiin.

Ympäristönkesto
Sementtikotelo kestää hyvin lämpökuormitusta ja mekaanista rasitusta tyypillisissä teollisuus- ja laiteympäristöissä. Täyden tehon hyödyntäminen edellyttää riittävää ilmankiertoa ja vastuksen ympärille jätettyä tilaa, koska 5 W:n teholla runko kuumenee käytössä.

Käyttökohteet
Teholähteet ja muuntajapiirit, ohjauselektroniikka, mittauspiirit, purkaus- ja kuormavastukset sekä yleiskäyttöiset tehovastussovellukset. Sarjasta on saatavilla myös muita resistanssi- ja tehoarvoja.

Tekniset tiedot

• Valmistaja: SR Passives
• Valmistajan sarja: CRL5W
• Valmistajan tuotekoodi: CRL5W-330R
• Tuotekoodi (SKU): 5W-330R
• Tyyppi: Lankavastus, sementtikotelo
• Resistanssi: 330 Ω
• Toleranssi: ±5 %
• Nimellisteho: 5 W
• Jännitekesto: 500 V AC
• Lämpötilakerroin: ±350 ppm/°C
• Asennus: Läpiladonta (THT), aksiaali
• Rungon mitat: 9,5 × 9,5 × 22 mm (mittatoleranssi ±5 mm)
• Johdinpäät: Ø 0,8 × 35 mm
