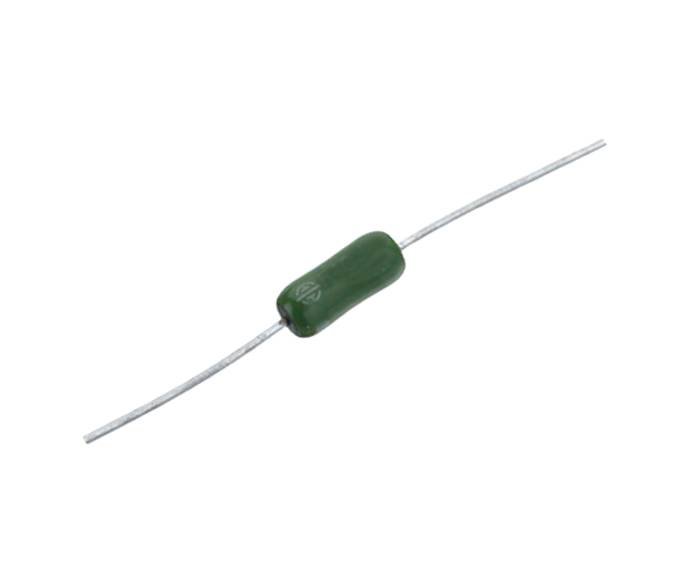

Lankavastus 7W 5% 18 kohm (7W-18K)

Rakenne ja materiaali
Vishay G204 -sarjan vastus on korkean tehon lankavastus, jonka runko on suojattu pinnoitteella. Runko on halkaisijaltaan 8,5 mm, ja se tarjoaa 7 W:n tehonkeston pienessä tilassa. Vastus asennetaan läpiladontana (THT), ja se soveltuu tehopiireihin, joissa komponentti kuormittuu lämpöä tuottavasti.

Sähköiset ominaisuudet
Vastuksen resistanssi on 18 kΩ toleranssilla ±5 % ja nimellisteho 7 W. Jännitekesto on 350 V AC, ja lämpötilakerroin on 100...180 ppm/K, mikä pitää arvon vakaana lämpötilan vaihdellessa. Resistanssiarvo ja korkea tehonkesto tekevät vastuksesta sopivan kuorma-, esi- ja purkauspiireihin sekä virranrajoitukseen. Lankavastuksen rakenteesta johtuen vastuksella on induktanssia, joten se soveltuu parhaiten tasa- ja verkkotaajuisiin sovelluksiin sekä pulssikuormiin.

Ympäristönkesto
Toimintalämpötila-alue on laaja, -55...+350 °C, joten vastus kestää vaativat lämpöolosuhteet ja korkean lämpökuormituksen. Täyden tehon hyödyntäminen edellyttää silti riittävää ilmankiertoa vastuksen ympärillä, koska 7 W:n teholla runko lämpenee käytössä.

Käyttökohteet
Teholähteet, moottorinohjaus, akkulaturit, purkauspiirit ja kuormavastukset sovelluksissa, joissa tarvitaan lämpöä kestävä tehovastus. Sarjasta on saatavilla myös muita resistanssiarvoja.

Tekniset tiedot

• Valmistaja: Vishay
• Valmistajan sarja: G204 (G240719)
• Valmistajan tuotekoodi: G24071931802J7A000
• Tuotekoodi (SKU): 7W-18K
• Tyyppi: Lankavastus
• Resistanssi: 18 kΩ
• Toleranssi: ±5 %
• Nimellisteho: 7 W
• Jännitekesto: 350 V AC
• Lämpötilakerroin: 100...180 ppm/K
• Toimintalämpötila: -55...+350 °C
• Asennus: Läpiladonta (THT)
• Rungon halkaisija: 8,5 mm
• Rungon pituus: noin 20,5 mm
