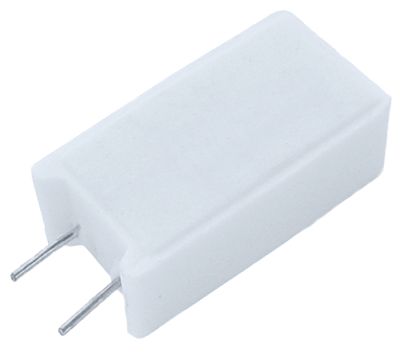

Lankavastus pystymalli 5W 5% 5,6 kohm (5WP-5K6)
Rakenne ja materiaali
PRM05W-sarjan vastus on lankavastus, jossa resistiivinen lanka on kierretty keraamisen rungon ympärille ja suojattu sementtikotelolla. Kotelo suojaa vastusta mekaanisesti ja johtaa lämpöä pois vastuselementiltä. Pystymallinen rakenne asettaa vastuksen piirilevylle pystyasentoon, mikä säästää levytilaa verrattuna aksiaalimalliseen vastukseen. Runko on kooltaan 12,5 × 9 × 25 mm, johdinpäät ovat Ø 0,75 × 5 mm ja rasteri 5 mm. Rakenne sopii läpiladontaan (THT).
Sähköiset ominaisuudet
Vastuksen resistanssi on 5,6 kΩ toleranssilla ±5 % ja nimellisteho 5 W. Jännitekesto on 500 V AC ja lämpötilakerroin ±350 ppm/°C. Resistanssiarvo ja korkea tehonkesto tekevät vastuksesta sopivan kuorma-, esi- ja purkauspiireihin sekä virranrajoitukseen. Lankavastuksen rakenteesta johtuen vastuksella on induktanssia, joten se soveltuu parhaiten tasa- ja verkkotaajuisiin sovelluksiin sekä pulssikuormiin.
Ympäristönkesto
Sementtikotelo kestää hyvin lämpökuormitusta ja mekaanista rasitusta tyypillisissä teollisuus- ja laiteympäristöissä. Täyden tehon hyödyntäminen edellyttää riittävää ilmankiertoa ja vastuksen ympärille jätettyä tilaa, koska 5 W:n teholla runko kuumenee käytössä. Pystyasennuksessa vastus kannattaa sijoittaa niin, että lämpö pääsee poistumaan ylöspäin.
Käyttökohteet
Teholähteet, moottorinohjaus, akkulaturit, vaimennuspiirit ja kuormavastukset kompakteissa piirilevyratkaisuissa. Sarjasta on saatavilla myös muita resistanssi- ja tehoarvoja.
Tekniset tiedot
- Valmistaja: Royalohm
- Valmistajan sarja: PRM05W
- Valmistajan tuotekoodi: PRM05WJP562B00
- Tuotekoodi (SKU): 5WP-5K6
- Tyyppi: Lankavastus, sementtikotelo, pystymalli
- Resistanssi: 5,6 kΩ
- Toleranssi: ±5 %
- Nimellisteho: 5 W
- Jännitekesto: 500 V AC
- Lämpötilakerroin: ±350 ppm/°C
- Asennus: Pystysuora, läpiladonta (THT)
- Rungon mitat: 12,5 × 9 × 25 mm
- Johdinpäät: Ø 0,75 × 5 mm
- Rasteri: 5 mm
