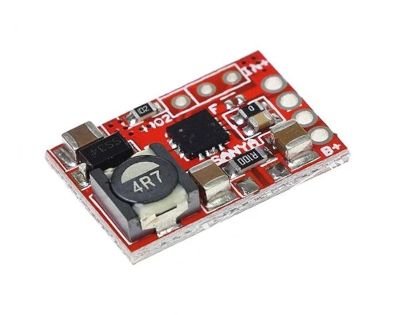

Latauspiiri Li-Ion tai LiFePO4 akulle.

Ladatun kennon tyyppi valitaan jumperilla (piirilevyn kohta F). Li-Ion-latauksessa jumperi pidetään paikollaan (latauksjännite 4,2 V). LiFePO4-latuaksessa taas jumperi poistetaan (latausjännite 3,6 V), . Latausvirta on esiasetettu 1000 mA:iin, sitä voidaan säätää vaihtamalla tai lisäämällä ohjausvastusta. Yli 1000 mA:n virroille IC:tä tarvitaan lisäjäähdytys.
