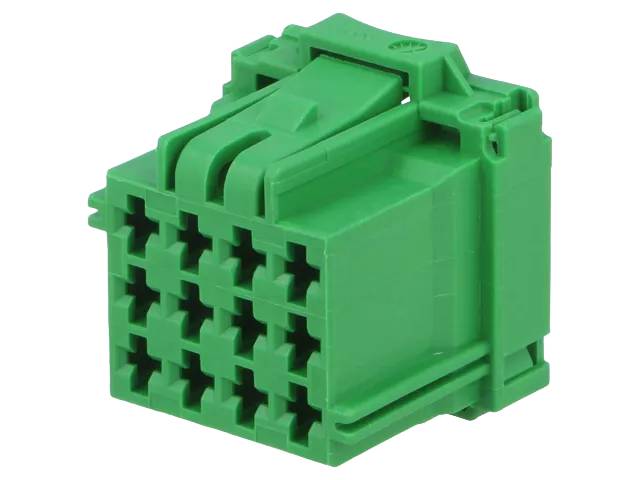

Liitinrunko AMP MCP2.8 -sarja naaraskoskettimille 12-napainen vihreä
AMP MCP 2.8 -sarjan liitinrunko 8-968972-1 on TE Connectivityn autoteollisuuden liitinjärjestelmän 12-napainen naarasrunko, joka on tarkoitettu johdosta johtoon -liitoksiin. Runkoon asennetaan MCP 2.8 -sarjan naaraskoskettimet puristusliitoksella. Napajako on 5 mm ja napa-asettelu 3-rivinen, joten 12 napaa mahtuvat kompaktiin koteloon. Vihreä väri auttaa erottamaan rungon saman sarjan muista rungoista johtosarjaa koottaessa, ja vastaavia runkoja on saatavilla muissa väreissä ja napamäärissä.
Runko on valmistettu lasikuituvahvisteisesta muovista (PA-GF), joka kestää hyvin mekaanista rasitusta, lämpötilan vaihteluita ja ajoneuvoympäristön kemikaaleja. Kukin napa on oma kammionsa, johon naaraskosketin lukittuu kiinnityskielekkeellä. Rungossa on toissijainen lukitus (secondary locking device), joka varmistaa koskettimen paikallaan pysymisen, vaikka ensisijainen lukitus pettäisi. Näin kosketin pysyy paikallaan asennuksessa ja tärinässä.
MCP-järjestelmän kaksiosainen rakenne erottaa sähköiset ja mekaaniset ominaisuudet toisistaan, mikä tukee suurta virrankestoa, luotettavaa kontaktia ja korkeita tärinätasoja. Runko on suojaamaton (ei tiivisteitä), joten se soveltuu kuiviin tai muuten suojattuihin asennustiloihin ajoneuvoissa, työkoneissa ja teollisuuslaitteissa. Vastakappaleeksi sopii sarjan vihreä 12-napainen 2,8 mm:n urosrunko 1-967627-1.
Tekniset tiedot
- Valmistaja: AMP (TE Connectivity)
- Valmistajan tuotekoodi: 8-968972-1
- Tuotesarja: AMP MCP 2.8
- Tyyppi: Liitinrunko, naaras (receptacle), johdosta johtoon, kaapeliasenteinen
- Napojen lukumäärä: 12 (3-rivinen)
- Napajako: 5,00 mm (0,197")
- Väri: Vihreä
- Runkomateriaali: PA-GF (lasikuituvahvisteinen polyamidi)
- Liitostapa: Puristusliitos (crimppaus)
- Lukitus: Toissijainen lukitus (secondary locking device)
- Tiivistys: Suojaamaton (ei tiivistettä)
- Yhteensopivat koskettimet: AMP MCP 2.8 -sarjan naaraskoskettimet (kosketinleveys 2,8 mm)
- Käyttökohde: Autoteollisuus, työkoneet, teollisuuden johtosarjat
