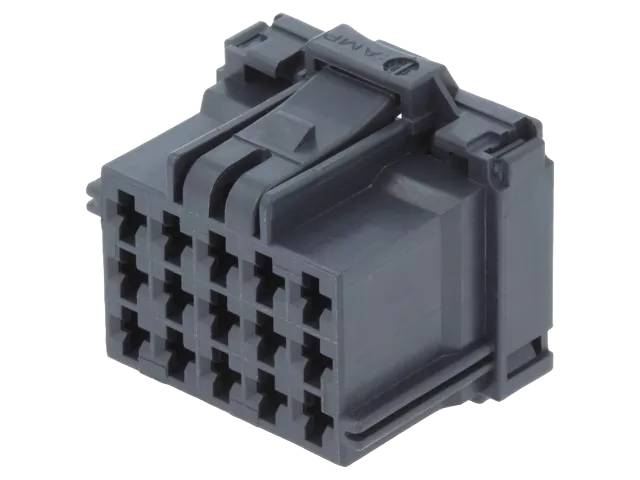

Liitinrunko AMP MCP 2.8 -sarja naaraskoskettimille 15-napainen harmaa

AMP MCP 2.8 -sarjan liitinrunko 8-968973-2 on 15-napainen kotelo naaraskoskettimille. Se on tarkoitettu johto-johtoon-kytkentöihin ajoneuvoissa ja työkoneissa. Runko on jaettu kolmeen riviin ja viiden navan jakoväli on 5 mm. Runkomateriaali on lasikuitulujitettua PBT:tä, joka kestää hyvin mekaanista rasitusta ja lämpötilan vaihtelua. Väri on harmaa. Sarjan MCP-järjestelmä on suunniteltu tärinää ja pitkäaikaista mekaanista rasitusta sietäviin kohteisiin, joissa kontaktin laatu on säilyttävä koko käyttöiän.

Runko on varustettu toisiolukituksella, joka toimitetaan esilukitussa asennossa. Lisäksi runko tukee koskettimen asemavarmistusta (TPA, Terminal Position Assurance), joka varmistaa jokaisen koskettimen olevan oikeassa asennossa ennen liittimen yhdistämistä. Tämä vähentää asennusvirheiden riskiä sarjatuotannossa ja huoltotöissä. Koskettimet kiinnitetään johtimiin puristamalla (crimp). Runko toimitetaan ilman koskettimia, joten kontaktit ja johdot valitaan käyttökohteen mukaan.

Sähköisesti runko on mitoitettu 28 VDC:n jännitteelle, ja se sopii 12 V:n ja 24 V:n ajoneuvojärjestelmiin. Käyttölämpötila-alue on -40…+120 °C. Virrankesto määräytyy käytettävien MCP 2.8 -koskettimien mukaan: TE:n tietojen mukaan MCP 2.8 -koskettimilla päästään jopa 40 A:iin ja johdinkoko on enintään 4,0 mm². Runko on tiivistämätön (unsealed), joten se on tarkoitettu kohteisiin, joissa liitin ei altistu suoralle vesisuihkulle tai upotukselle, tai joissa kosteussuojaus toteutetaan muulla tavoin.

Liitinrunko sopii MCP 2.8 -sarjan naaraskoskettimille ja sen vastakappaleena toimii MCP 2.8 -sarjan urosliitinrunko, johon sopivat 2,8 × 0,8 mm:n tappikoskettimet. MCP-sarjasta löytyy lisäksi muita napamääriä ja vastaavia runkoja eri käyttökohteisiin.

Tekniset tiedot

• Valmistaja: AMP (TE Connectivity)
• Tuotekoodi (MPN): 8-968973-2
• Valmistajan kuvaus: MCP2.8 GEH ASSY 15P
• Tuotesarja: AMP MCP 2.8
• Tyyppi: Liitinrunko naaraskoskettimille (receptacle), johto-johtoon
• Napamäärä: 15
• Rivejä: 3
• Jakoväli: 5 mm
• Väri: Harmaa
• Runkomateriaali: Lasikuitulujitettu PBT (PBT-GF)
• Päätteen kiinnitys: Puristus (crimp), koskettimet eivät kuulu toimitukseen
• Nimellisjännite: 28 VDC (12 V / 24 V -järjestelmät)
• Käyttölämpötila: -40…+120 °C
• Tiivistys: Ei tiivistetty (unsealed)
• TPA (koskettimen asemavarmistus): Kyllä
• CPA (liittimen asemavarmistus): Ei
• Toisiolukitus: Kyllä, esilukitussa asennossa
• Polarisointi/koodaus: A
• Mitat (P × L): n. 31 × 24 mm
• Paino: n. 7,8 g
• Yhteensopivat koskettimet: AMP MCP 2.8 -sarjan naaraskoskettimet
• Vastakappale: MCP 2.8 -sarjan urosliitinrunko (tappikoskettimet 2,8 × 0,8 mm)
• RoHS: Yhteensopiva
