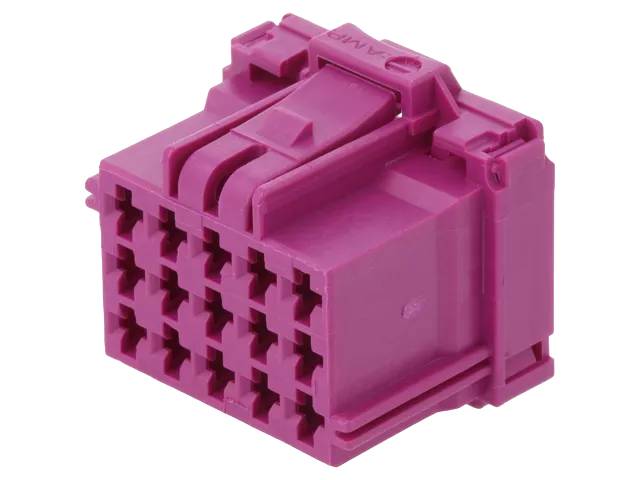

Liitinrunko AMP MCP 2.8 -sarja naaraskoskettimille 15-napainen violetti
AMP MCP 2.8 -sarjan liitinrunko 8-968973-1 on 15-napainen kotelo naaraskoskettimille. Se on tarkoitettu johto-johtoon-kytkentöihin ajoneuvoissa ja työkoneissa. Napa-asettelu on kolmirivinen, navat ovat 5 mm:n jaolla ja rivien väli on 5,5 mm. Runkomateriaali on lasikuitulujitettua PBT:tä, joka kestää hyvin mekaanista rasitusta ja lämpötilan vaihtelua. Väri on violetti. MCP-järjestelmä on suunniteltu käyttökohteisiin, joissa tärinä ja pitkäaikainen mekaaninen rasitus voivat heikentää kontaktin laatua.
Koskettimen ensisijainen lukitus on toteutettu koskettimessa itsessään. Runkoon kuuluu lisäksi toisiolukitus, joka varmistaa koskettimien paikallaan pysymisen. Koskettimet kiinnitetään johtimiin puristamalla (crimp). Runko toimitetaan ilman koskettimia, joten kontaktit ja johtimet valitaan käyttökohteen mukaan.
Runko on mitoitettu 28 VDC:n jännitteelle, ja se sopii 12 V:n ja 24 V:n ajoneuvojärjestelmiin. Käyttölämpötila-alue on -40…+120 °C. Virrankesto määräytyy käytettävien MCP 2.8 -koskettimien mukaan: TE:n tietojen mukaan MCP 2.8 -koskettimilla päästään jopa 40 A:iin ja johdinkoko on enintään 4,0 mm². Runko on tiivistämätön (unsealed), joten se on tarkoitettu kohteisiin, joissa liitin ei altistu suoralle vesisuihkulle tai upotukselle, tai joissa kosteussuojaus toteutetaan muulla tavoin.
Liitinrunko sopii MCP 2.8 -sarjan naaraskoskettimille ja sen vastakappaleena toimii MCP 2.8 -sarjan urosliitinrunko, johon sopivat 2,8 × 0,8 mm:n tappikoskettimet. Samasta 15-napaisesta rungosta löytyy myös muita värivaihtoehtoja.
Tekniset tiedot
- Valmistaja: AMP (TE Connectivity)
- Tuotekoodi (MPN): 8-968973-1
- Valmistajan kuvaus: MCP2.8 GEH 15P
- Tuotesarja: AMP MCP 2.8
- Tyyppi: Liitinrunko naaraskoskettimille (receptacle), johto-johtoon
- Napamäärä: 15
- Rivejä: 3
- Jakoväli: 5 mm
- Riviväli: 5,5 mm
- Väri: Violetti
- Runkomateriaali: Lasikuitulujitettu PBT (PBT-GF)
- Päätteen kiinnitys: Puristus (crimp), koskettimet eivät kuulu toimitukseen
- Nimellisjännite: 28 VDC (12 V / 24 V -järjestelmät)
- Käyttölämpötila: -40…+120 °C
- Tiivistys: Ei tiivistetty (unsealed)
- Ensisijainen lukitus: Koskettimessa
- Toisiolukitus: Kyllä
- Mitat (P × L × K): n. 31 × 31 × 24 mm
- Yhteensopivat koskettimet: AMP MCP 2.8 -sarjan naaraskoskettimet
