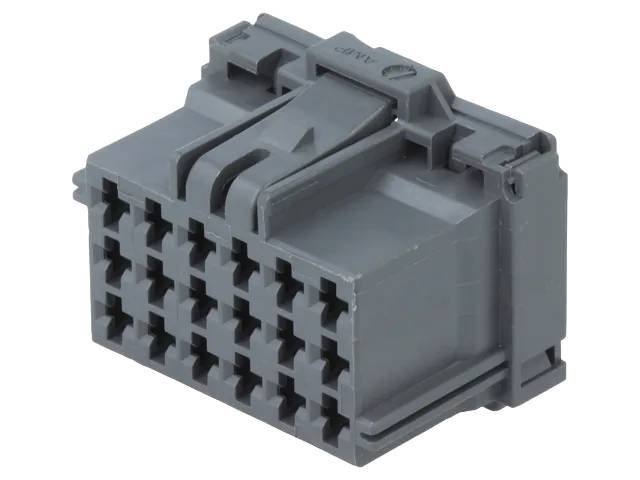

Liitinrunko AMP MCP 2.8 -sarja naaraskoskettimille 18-napainen harmaa

AMP MCP 2.8 -sarjan liitinrunko 8-968974-1 on 18-napainen kotelo naaraskoskettimille. Se on tarkoitettu johto-johtoon-kytkentöihin ajoneuvoissa ja työkoneissa. Napa-asettelu on kolmirivinen ja navat ovat 5 mm:n jaolla. Rivien väli on 5,5 mm. Runkomateriaali on lasikuitulujitettua PBT:tä, joka kestää hyvin mekaanista rasitusta ja lämpötilan vaihtelua. Väri on harmaa. MCP-järjestelmä on suunniteltu käyttökohteisiin, joissa tärinä ja pitkäaikainen mekaaninen rasitus voivat heikentää kontaktin laatua.

Runko on polarisoitu, joten liitintä ei voi kytkeä väärin päin vastakappaleeseen. Koskettimen ensisijainen lukitus on toteutettu koskettimessa itsessään. Lisäksi runkoon kuuluu toisiolukitus ja koskettimen asemavarmistus (TPA, Terminal Position Assurance), jotka varmistavat jokaisen koskettimen olevan oikeassa asennossa ennen liittimen yhdistämistä. Tämä vähentää asennusvirheiden riskiä sarjatuotannossa ja huoltotöissä. Koskettimet kiinnitetään johtimiin puristamalla (crimp). Runko toimitetaan ilman koskettimia, joten kontaktit ja johtimet valitaan käyttökohteen mukaan.

Sähköisesti runko on mitoitettu 28 VDC:n jännitteelle, ja se sopii 12 V:n ja 24 V:n ajoneuvojärjestelmiin. Käyttölämpötila-alue on -40…+120 °C. Virrankesto määräytyy käytettävien MCP 2.8 -koskettimien mukaan: TE:n tietojen mukaan MCP 2.8 -koskettimilla päästään jopa 40 A:iin. Runko on tiivistämätön (unsealed), joten se on tarkoitettu kohteisiin, joissa liitin ei altistu suoralle vesisuihkulle tai upotukselle, tai joissa kosteussuojaus toteutetaan muulla tavoin.

Liitinrunko sopii MCP 2.8 -sarjan naaraskoskettimille. Sen vastakappaleena toimii 18-napainen MCP 2.8 -urosliitinrunko (esim. TE 1-967629-1), johon sopivat 2,8 mm:n tappikoskettimet.

Tekniset tiedot

• Valmistaja: AMP (TE Connectivity)
• Tuotekoodi (MPN): 8-968974-1
• Valmistajan kuvaus: MCP2.8 GEH 18P
• Tuotesarja: AMP MCP 2.8
• Tyyppi: Liitinrunko naaraskoskettimille (receptacle), johto-johtoon
• Napamäärä: 18
• Rivejä: 3
• Jakoväli: 5 mm
• Riviväli: 5,5 mm
• Väri: Harmaa
• Runkomateriaali: Lasikuitulujitettu PBT (PBT-GF)
• Päätteen kiinnitys: Puristus (crimp), koskettimet eivät kuulu toimitukseen
• Nimellisjännite: 28 VDC (12 V / 24 V -järjestelmät)
• Käyttölämpötila: -40…+120 °C
• Tiivistys: Ei tiivistetty (unsealed)
• Polarisointi: Kyllä
• Ensisijainen lukitus: Koskettimessa
• Toisiolukitus: Kyllä
• TPA (koskettimen asemavarmistus): Kyllä
• CPA (liittimen asemavarmistus): Ei
• Tappikoskettimen leveys: 2,8 mm
• Mitat (P × L × K): n. 36 × 36 × 24 mm
• Yhteensopivat koskettimet: AMP MCP 2.8 -sarjan naaraskoskettimet
