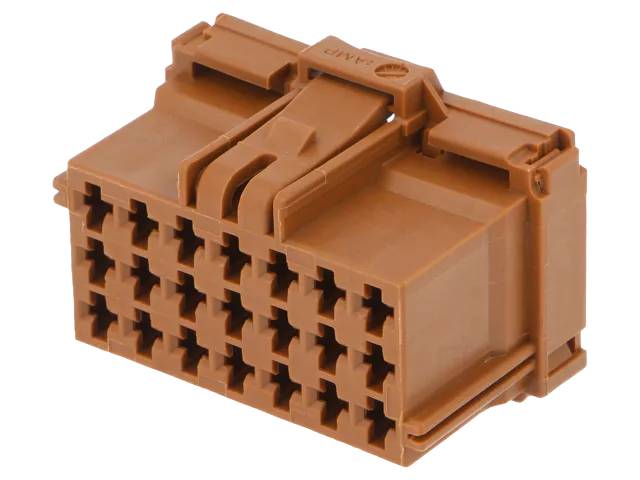

Liitinrunko AMP MCP 2.8 -sarja naaraskoskettimille 21-napainen ruskea

AMP MCP 2.8 -sarjan liitinrunko 8-968975-1 on 21-napainen kotelo naaraskoskettimille. Se on tarkoitettu johto-johtoon-kytkentöihin ajoneuvoissa ja työkoneissa. Napa-asettelu on kolmirivinen (7 napaa riviä kohti) ja navat ovat 5 mm:n jaolla. Runkomateriaali on lasikuitulujitettua PBT:tä, joka kestää hyvin mekaanista rasitusta ja lämpötilan vaihtelua. Väri on ruskea. MCP-järjestelmä on suunniteltu käyttökohteisiin, joissa tärinä ja pitkäaikainen mekaaninen rasitus voivat heikentää kontaktin laatua.

Runko on varustettu koskettimen asemavarmistuksella (TPA, Terminal Position Assurance), joka varmistaa jokaisen koskettimen olevan oikeassa asennossa ennen liittimen yhdistämistä. Tämä vähentää asennusvirheiden riskiä sarjatuotannossa ja huoltotöissä. Avainkoodi A estää kytkemisen väärään vastakappaleeseen. Koskettimet kiinnitetään johtimiin puristamalla (crimp). Runko toimitetaan ilman koskettimia, joten kontaktit ja johtimet valitaan käyttökohteen mukaan.

Runko sopii 12 V:n, 24 V:n ja 48 V:n ajoneuvojärjestelmiin. Käyttölämpötila-alue on -30…+100 °C. Virrankesto määräytyy käytettävien MCP 2.8 -koskettimien mukaan: TE:n tietojen mukaan MCP 2.8 -koskettimilla päästään jopa 40 A:iin. Runko on tiivistämätön (unsealed), joten se on tarkoitettu kohteisiin, joissa liitin ei altistu suoralle vesisuihkulle tai upotukselle, tai joissa kosteussuojaus toteutetaan muulla tavoin.

Liitinrunko sopii MCP 2.8 -sarjan naaraskoskettimille. Sen vastakappaleena toimii 21-napainen MCP 2.8 -urosliitinrunko, johon sopivat 2,8 mm:n tappikoskettimet. Samasta 21-napaisesta rungosta löytyy myös muita värivaihtoehtoja.

Tekniset tiedot

• Valmistaja: AMP (TE Connectivity)
• Tuotekoodi (MPN): 8-968975-1
• Valmistajan kuvaus: MCP2.8 GEH 21P
• Tuotesarja: AMP MCP 2.8
• Tyyppi: Liitinrunko naaraskoskettimille (receptacle), johto-johtoon
• Napamäärä: 21
• Rivejä: 3
• Jakoväli: 5 mm
• Väri: Ruskea
• Runkomateriaali: Lasikuitulujitettu PBT (PBT-GF)
• Päätteen kiinnitys: Puristus (crimp), koskettimet eivät kuulu toimitukseen
• Järjestelmäjännite: 12 V / 24 V / 48 V
• Käyttölämpötila: -30…+100 °C
• Tiivistys: Ei tiivistetty (unsealed)
• Avainkoodi: A
• TPA (koskettimen asemavarmistus): Kyllä
• CPA (liittimen asemavarmistus): Ei
• Tappikoskettimen leveys: 2,8 mm
• Leveys × syvyys: n. 41 × 24 mm
• Paino: n. 11,7 g
• Yhteensopivat koskettimet: AMP MCP 2.8 -sarjan naaraskoskettimet
