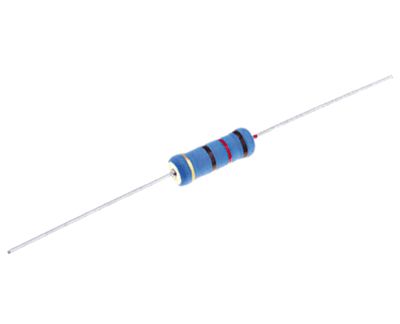

Metallikalvovastus 3W 100kΩ ±5% (PR03-100K)
PR03-100K on Royalohmin PMR03S-sarjan tehometallikalvovastus (power metal film), jonka resistanssi on 100 kΩ ja toleranssi ±5 %. Vastus on suunniteltu tarjoamaan korkea tehonkesto pienessä koossa: 3 W:n teho on saatu mahtumaan kotelomittoihin Ø5,5 × 16 mm. Aksiaaliset johtimet (Ø0,75 mm, pituus 25 mm) mahdollistavat tavanomaisen läpivientiasennuksen (THT) piirilevylle sekä vaaka-asennuksen. Vastuksen paino on vain noin 1 g.
Sähköisesti vastuksen enimmäistoimintajännite on 750 V. Resistanssilla 100 kΩ 3 W:n tehonkesto rajoittaa jatkuvan jännitteen arvoon noin 548 V (U = √(P × R)); 750 V:n jännitekesto tulee täysin hyödynnettäväksi vasta noin 188 kΩ:n ja sitä suuremmilla resistansseilla. Metallikalvorakenne tuottaa matalan kohinan ja tasaisen ominaisuuskäyttäytymisen, ja se kestää hyvin hetkellisiä tehopiikkejä.
Vastus sopii jännitteenjakoon, purkuvastukseksi (bleeder), esilatauspiireihin ja suurempien jännitteiden tasauspiireihin teholähteissä, valaistuselektroniikassa ja teollisuuden ohjauslaitteissa, joissa vaaditaan 3 W:n tehonkestoa vähällä tilankäytöllä. Tehonkesto edellyttää riittävää ilmankiertoa vastuksen ympärillä, ja piirilevysuunnittelussa on syytä huomioida lämpeneminen, erityisesti tiiviissä kokoonpanoissa.
Tekniset tiedot
- Tyyppi: Tehometallikalvovastus (power metal film), aksiaalinen
- Valmistaja: Royalohm (Royal Electronic Factory Thailand)
- Sarja: PMR03S
- Valmistajan koodi: PMR03SJ0104A19
- Starelecin SKU: PR03-100K
- Resistanssi: 100 kΩ
- Toleranssi: ±5 %
- Teho: 3 W
- Toimintajännite: 750 V
- Asennus: THT (läpivienti)
- Liitännät: Aksiaaliset johtimet
- Rungon mitat: Ø5,5 × 16 mm
- Johtimen mitat: Ø0,75 × 25 mm
- Paino: 0,997 g
- Valmistusmaa: Thaimaa
- RoHS: Yhteensopiva (sarjatieto)
Täydentävät tuotteet: Löytyy myös muita PMR03S-sarjan resistanssiarvoja sekä muita metallikalvo- ja tehovastuksia eri tehoihin.
