Micro-USB urosliitin, juotettava (USBMC)
Laadukas ja kestävä juotettava Micro-USB 2.0 (Type B) urosliitin muovisella suojakuorella kaapelien valmistukseen ja korjaustöihin.
USBMC on elektroniikkahuoltoihin ja omavalmisteisiin kaapeleihin (DIY) suunniteltu viisinastainen (5-pin) Micro-USB-urosliitin. Tämä komponentti on täydellinen ratkaisu tilanteisiin, joissa halutaan korjata vioittunut USB-kaapeli (esimerkiksi älypuhelimen, tabletin, varavirtalähteen tai mittalaitteen latausjohto) tai valmistaa kustomoitu virransyöttö- ja datakaapeli laitesijoituksia varten.

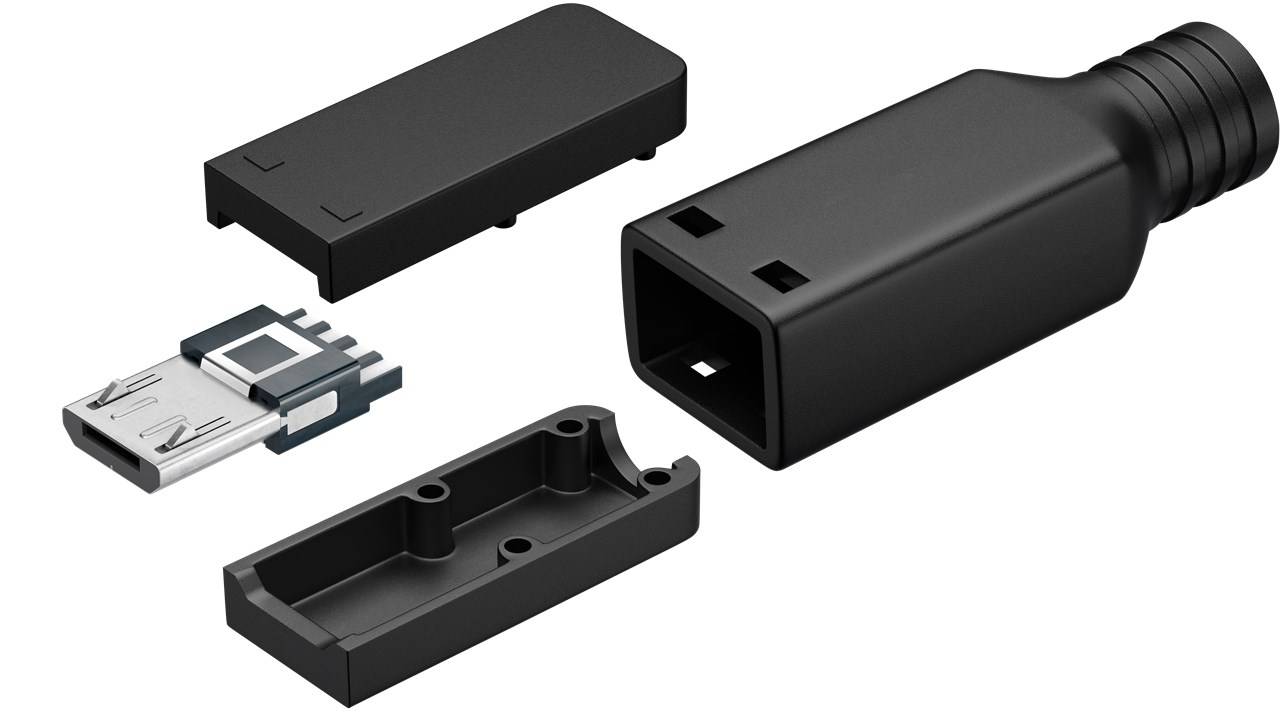

Liitin koostuu tarkasta metallisesta Micro-USB-kosketinosasta, jossa on selkeät ja helposti juotettavat kontaktipinnat kaapelin johtimille, sekä kaksiosaisesta mustasta muovisesta suojakuoresta. Suojakuoressa on integroitu mekaaninen vedonpoisto, joka suojaa ohuita juotosliitoksia murtumiselta ja vedon aiheuttamalta rasitukselta kaapelia käytettäessä. Standardin USB 2.0 -määrityksen mukaisena liitin tukee sekä luotettavaa 5 voltin latausvirran välitystä että häiriötöntä tiedonsiirtoa aina 480 Mbit/s nopeuteen saakka.
Tärkeimmät ominaisuudet:
Kustannustehokas korjausratkaisu: Säästää laitteita ja ympäristöä mahdollistamalla hyvälaatuisen kaapelin kunnostuksen pelkän liitännän vaihtamalla.
Täydellinen 5-nastainen (5-pin) kytkentä: Sisältää kaikki standardit Micro-USB-nastat (VBUS, D-, D+, ID ja GND), mikä mahdollistaa sekä datansiirron, latauksen että OTG-toiminnallisuuden kytkennät.
Kestävä muovikuori vedonpoistolla: Suojaa valmista liitosta tehokkaasti arjen mekaaniselta kulutukselta, taittumiselta ja nykäisyiltä.
Kompakti ja standardi mitoitus: Sopii täydellisesti kaikkiin laitteisiin, joissa käytetään yleistä Micro-USB (Type B) -naarasliitäntää.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: USBMC
Liitintyyppi: Micro-USB 2.0 uros (Type B, Male)
Nastojen määrä: 5-pin (Juotettavat pinnit)
Asennustapa: Juotettava kaapeliasennus
Rakenne: Metallinen liitinrunko + musta muovinen suojakuori (kauluksella)
Tiedonsiirtonopeus: Max. 480 Mbit/s (USB 2.0)
Tyypilliset käyttökohteet:
Älypuhelimien, tablettien, Bluetooth-kaiuttimien ja muiden mobiililaitteiden vioittuneiden latauskaapelien korjaus
Mikrokontrollerien (kuten Arduino, Raspberry Pi PiCo), sulautettujen järjestelmien ja IoT-laitteiden kustomoidut virransyöttöjohdot
Erilaisten mittalaitteiden, akkulatureiden ja teollisuuskomponenttien omien datakaapelien valmistus
Elektroniikkahuollot, korjaustyöpisteet, oppilaitokset ja harrastelijoiden DIY-projektit
Vinkki asennukseen ja juottamiseen: Koska Micro-USB-liittimen juotosnastat ovat erittäin pienet ja sijaitsevat lähekkäin, käytä työssä ohutta ja terävää juotoskärkeä, hienoa juotostinaa sekä tarvittaessa suurennuslasia tai mikroskooppia. Muista pujottaa muovisen suojakuoren takaosan kaulus kaapeliin ENNEN johtimien juottamista liitinrunkoon. Juotostyön jälkeen voit varmistaa liitoksen mekaanisen kestävyyden ja eristyksen lisäämällä pienen tipan kuumaliimaa tai epoksia juotoskohtien päälle ennen suojakuoren sulkemista.
