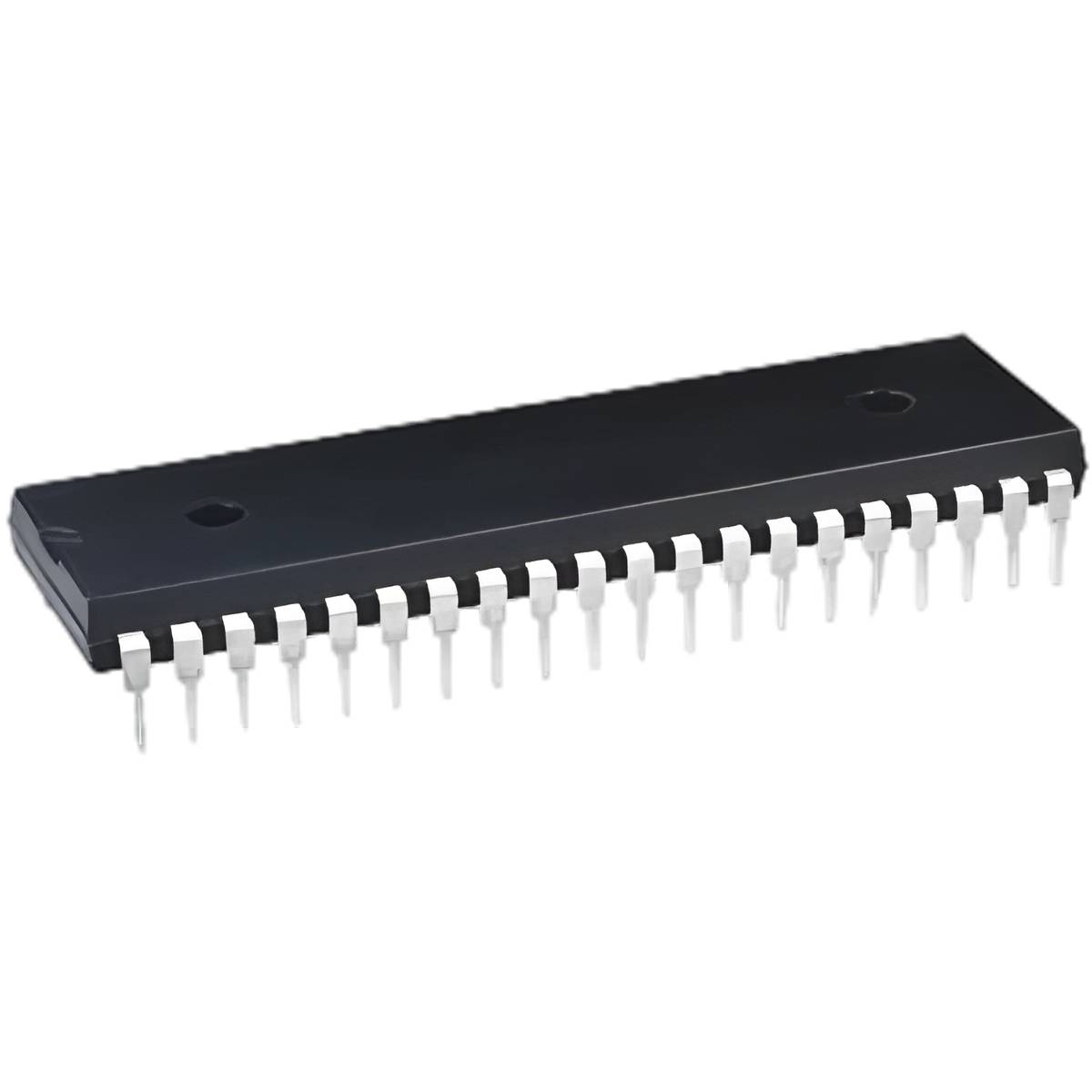

8-bittinen mikro-ohjain (8031) DIL-40 (8031P)
8031P on klassisen Intel 8051 -arkkitehtuurin variaatio. Se on 8-bittinen mikro-ohjain, jota käytetään laajasti opetuksessa ja sulautetuissa järjestelmissä. 8031 eroaa perinteisestä 8051-mallista siten, että siinä ei ole sisäänrakennettua ohjelmamuistia (ROM/EPROM), vaan se vaatii ulkoisen muistipiirin ohjelmakoodin suorittamiseen.
Tämä piiri on erittäin suosittu työkalu digitaalitekniikan ja mikrokontrolleriohjelmoinnin perusteiden opiskeluun, sillä se paljastaa mikrokontrollerin arkkitehtuurin rakenteen (väylät, muistin osoituksen ja oheislaitteiden liitännät) tavalla, jota nykyaikaiset, "kaikki yhdessä paketissa" -mikrokontrollerit eivät näytä.
Tärkeimmät ominaisuudet:
Arkkitehtuuri: 8-bittinen Harvard-arkkitehtuuri.
Muisti: Sisältää 128 tavua (128x8-bit) sisäistä RAM-muistia.
Ei sisäistä ROM-muistia: Ohjelma on ladattava ulkoisesta EPROM/Flash-muistista (vaatii osoite- ja dataväylän käytön).
I/O-portit: Neljä 8-bittistä I/O-porttia (yhteensä 32 I/O-nastaa).
Ajastimet/Laskurit: Kaksi 16-bittistä ajastinta/laskuria.
Sarjaliikenne: Täysduplex UART-sarjaportti.
Tekniset tiedot:
Tilauskoodi: 8031P
Tuotetyyppi: 8-bittinen mikro-ohjain
Kotelotyyppi: DIL-40 (40-pin, läpiasennus)
Käyttöjännite: 5 V TTL
Kellotaajuus: Tyypillisesti jopa 12–24 MHz (riippuen valmistajasta ja versiosta)
Tyypilliset käyttökohteet:
Digitaalitekniikan opetuskäyttö ja laboratoriotyöt
Sulautettujen järjestelmien prototyyppien rakentaminen
Teollisuuden vanhemmat ohjaussovellukset (jälkiasennus tai ylläpito)
Väyläpohjaisten järjestelmien kehitys (muistiosoituksen harjoittelu)
Vinkki asennukseen ja suunnitteluun: Koska 8031P vaatii ulkoisen ohjelmamuistin, järjestelmän suunnittelussa on huomioitava "EPROM-kannan" tai "Flash-muistin" ja mahdollisen osoitedekooderin (kuten 74LS138) lisääminen. 8031:n kanssa on myös välttämätöntä käyttää ulkoista kideoskillaattoria (tyypillisesti 11.0592 MHz, joka on suosittu valinta sarjaliikenteen vuoksi) sekä kytkentäpiirin RESET-nastaa (vaatii pienen RC-piirin tai reset-ohjaimen). Käytä aina suodatinkondensaattoreita (100 nF) jokaisen käyttöjännitepinnin läheisyydessä häiriöiden minimoimiseksi.
