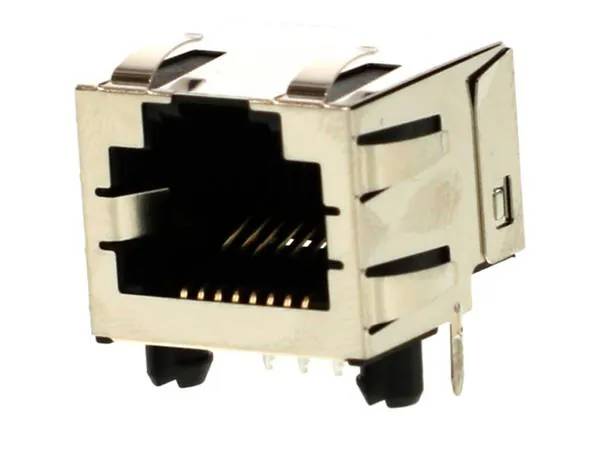

RJ45-liitin suojattu, suora SMD (MOD8S-SM)

Korkealaatuinen, suojattu ja matalaprofiilinen RJ45-naarasliitin (Modular Jack 8/8) pinta-asennukseen (SMD) vaativiin tietoliikenne- ja verkkoratkaisuihin.

MOD8S-SM on korkealaatuinen, 8-napainen RJ45-liitin (Modular Jack), joka on suunniteltu moderniin pinta-asennustekniikkaan (SMD/SMT). Liitin nousee kohtisuoraan ylös piirilevyltä (Top Entry / Vertical), mikä mahdollistaa kaapeloinnin tuomisen suoraan laitteen kannen tai paneelin läpi, säästäen samalla huomattavasti piirilevyn pinta-alaa verrattuna vaakamallisiin liittimiin.

Liitin on varustettu kattavalla metallisella häiriösuojauksella (Shielded), joka suojaa signaalinsiirtoa tehokkaasti ulkoisilta sähkömagneettisilta häiriöiltä (EMI) ja takaa luotettavan ja puhtaan tiedonsiirron myös teollisuusympäristöissä. Liittimessä on integroidut valoputket (Lightpipes), jotka ohjaavat piirilevylle asennettujen SMD-ledien valon suoraan liittimen etupaneeliin. Tämä valoverhoiltu rakenne mahdollistaa selkeät laitteen tila- ja aktiviteettimerkkivalot ilman erillisten, tilaa vievien LED-liittimien käyttöä. Komponentti toimitetaan piirilevylle sijoitettavilla kohdistusnastoilla (Plastic Pegs), jotka varmistavat liittimen täydellisen asemointia ja mekaanista kestoa juotosprosessin aikana.

Tärkeimmät ominaisuudet:

• Pystyasennus (Top Entry): Kohtisuora kaapelointi säästää tilaa piirilevyllä ja mahdollistaa monipuoliset laitekoteloratkaisut.

• Täydellinen EMI-suojaus: Metallivaippa estää häiriöitä ja varmistaa signaalin eheyden suurnopeusyhteyksissä.

• Integroidut valoputket (Lightpipes): Ohjaavat piirilevyn LED-valon etupaneeliin, luoden siistin ja ammattimaisen tilanilmaisun ilman monimutkaista lisäkaapelointia.

• Kestävä SMD-rakenne: Suunniteltu kestämään reflow-uunijuoton korkeat lämpötilat ja automaattisen ladontaprosessin vaatimukset.

• Mekaaniset kohdistusnastat: Auttavat liitintä pysymään tarkasti paikallaan asennuksessa ja jakavat kaapelin kytkennästä aiheutuvaa mekaanista rasitusta.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: MOD8S-SM

• Valmistajan osanumero: 43860-0004

• Liitintyyppi: RJ45 (Modular Jack, 8p8c)

• Asennustapa: Pinta-asennus (SMD / SMT)

• Spatiaalinen suuntaus: Suora / Pysty (Top Entry / Vertical)

• Suojaus: Suojattu (Shielded, metallivaippa maadoituskielekkeillä)

• Indikaattorit: Valoputket (Lightpipes) molemmin puolin (yhteensopiva piirilevyn SMD-ledien kanssa)

• Kytkentäsyklit: Testattu kestämään toistuvia kytkentöjä teollisuusstandardien mukaisesti

• Eristemateriaali: Korkeita lämpötiloja kestävä termomuovi (High Temperature Thermoplastic)

• Koskettimien pinnoitus: Kultaus kosketusalueella (Gold-plated)

• Valmistaja: Molex

Tyypilliset käyttökohteet:

• Tietoliikennejärjestelmät, reitittimet, kytkimet ja yhdyskäytävät (Gateways)

• Teollisuusautomaation Ethernet-liitännät (Modbus TCP, Profinet, EtherCAT)

• Sulautetut järjestelmät, IoT-laitteet ja älykkäät sensorit

• Lääketieteelliset laitteet ja mittausjärjestelmät, joissa vaaditaan hyvää häiriösuojausta

• Tuotekehityksen prototyypit, korttitietokoneiden laajennukset ja vaativa laitehuolto

Vinkki suunnitteluun: Kohdista piirilevyn tilaledit (kuten 0603- tai 0805-kokoluokan SMD-ledit) tarkasti liittimen pohjassa olevien valoputkien sisääntuloaukkojen kohdalle. Tämä takaa mahdollisimman kirkkaan ja tasaisen valon välittymisen laitteen etupaneeliin.
