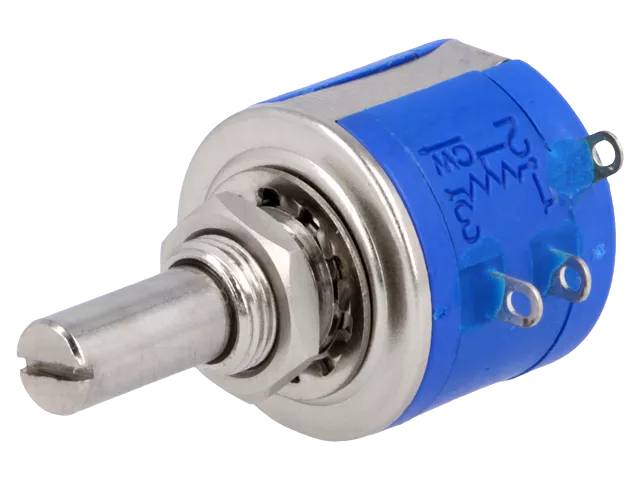

Monikierrospotentiometri 10 kierrosta (3540)

SR Passivesin valmistama 3540-sarjan potentiometri on paneeliasenteinen, langoituskäämitty tarkkuuspotentiometri, joka on suunniteltu ohjaussovelluksiin, joissa tarkkuus ja korkea luotettavuus ovat ensisijaisen tärkeitä. Tyypillisiä käyttökohteita ovat lineaarisen etäisyyden, kulman tai kiertymän mittaus tuotantolaitteissa.

Rakenne ja materiaali: Kotelo on 7/8 tuuman pyöreä, akseli ja holkki ovat metallia. Rakenne on 10-kierroksinen (multi-turn), mikä mahdollistaa erittäin tarkan resoluution verrattuna yksikierroksisiin potentiometreihin. Suojausluokka on IP40.

Sähköiset ominaisuudet: Resistanssialue on 100 Ω – 100 kΩ, toleranssi ±5 % ja riippumaton lineaarisuus ±0,25 %. Efektiivinen sähköinen kiertokulma on 3600° (+10°/-0°). Nimellisteho on 2 W, ja lämpötilakerroin ±50 ppm/°C. Absoluuttinen minimiresistanssi on 1 Ω tai 0,1 % (kumpi on suurempi), ja kohina enintään 100 Ω ENR.

Ympäristönkesto: Käyttölämpötila-alue on -40…+125 °C. Sarjasta on saatavilla myös valinnaisia lisäominaisuuksia, kuten keskihana (center tap), takaosan akselijatke ja AR-liitinkorvake.

Käyttökohteet: Soveltuu erityisesti tarkkuusohjaukseen mittalaitteissa, servojärjestelmissä ja tuotantolinjojen asemanmittaukseen, joissa vaaditaan korkeaa resoluutiota ja pitkäaikaista tarkkuutta.

Tekniset tiedot:

• SKU / tilauskoodi: 3540
• Valmistaja: SR Passives
• Komponenttityyppi: monikierrospotentiometri, langoituskäämitty (wirewound), paneeliasenteinen
• Kierrosten lukumäärä: 10
• Resistanssialue: 100 Ω – 100 kΩ
• Toleranssi: ±5 %
• Riippumaton lineaarisuus: ±0,25 %
• Teho: 2 W
• Lämpötilakerroin: ±50 ppm/°C
• Sähköinen kiertokulma: 3600° (+10°/-0°)
• Käyttölämpötila: -40…+125 °C
• Suojausluokka: IP40
• Kotelokoko: 7/8" (pyöreä)
• Akseli/holkki: metalli
