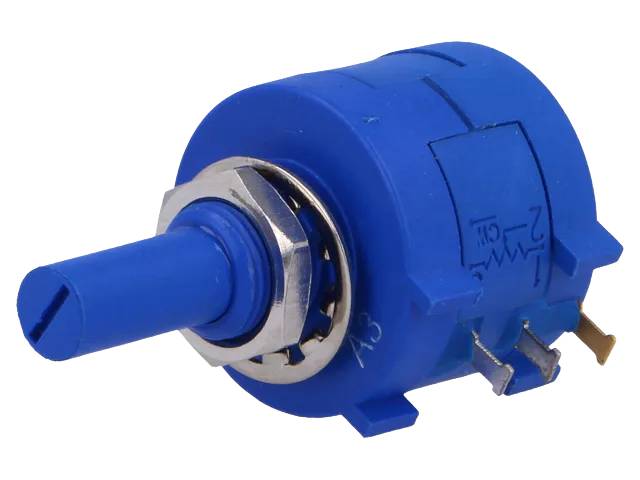

Monikierrospotentiometri 10 kierrosta (3590)

SR Passivesin valmistama 3590-sarjan potentiometri on 7/8 tuuman lankakäämitty 10-kierroksinen tarkkuuspotentiometri, joka on suunniteltu teollisuuden pyörivien ja lineaaristen toimilaitteiden sekä HMI-käyttöliittymien (Human Machine Interface) tarkkaan säätöön.

Rakenne ja materiaali: Runko on täysin tiivistetty (fully sealed body), holkkiasenteinen, ja saatavilla muovi- tai metalliakselilla. Liitäntä toteutetaan juotoskorvakkeilla. Suojausluokka on IP40.

Sähköiset ominaisuudet: Nimellisteho on 2 W (+40 °C, jännite rajoitettu tehohäviön tai 450 VAC mukaan, kumpi on pienempi). Resistanssitoleranssi on ±5 % ja lämpötilakerroin ±50 ppm/°C. Dielektrinen kestojännite merenpinnan tasolla on vähintään 1500 VAC (MIL-STD-202, menetelmä 301), ja eristysresistanssi vähintään 1000 MΩ (500 VDC). Resoluutio on tyypillisesti 0,020–0,110 % resistanssiarvosta riippuen. Maksimi käyntinopeus on 200 RPM.

Mekaaniset ominaisuudet: Kokonaiskiertokulma on 3600° (10 täyttä kierrosta). Kokoonpano voidaan yhdistää useampiosaiseksi (ganging), enintään 1 kuppi maksimissaan.

Käyttökohteet: Soveltuu teollisuuden pyörivien ja lineaaristen toimilaitteiden ohjaukseen sekä teollisuuspaneelien HMI-käyttöliittymiin, joissa tarvitaan tarkkaa, toistettavaa säätöä.

Tekniset tiedot:

• SKU / tilauskoodi: 3590
• Valmistaja: SR Passives (Bourns-yhteensopiva 3590-sarja)
• Komponenttityyppi: monikierrospotentiometri, lankakäämitty (wirewound)
• Kierrosten lukumäärä: 10
• Teho (+40 °C): 2 W
• Toleranssi: ±5 %
• Lämpötilakerroin: ±50 ppm/°C
• Dielektrinen kestojännite: ≥1500 VAC
• Eristysresistanssi: ≥1000 MΩ (500 VDC)
• Kokonaiskiertokulma: 3600°
• Maks. käyntinopeus: 200 RPM
• Kotelokoko: 7/8"
• IP-luokitus: IP40
• Liitäntä: juotoskorvake
