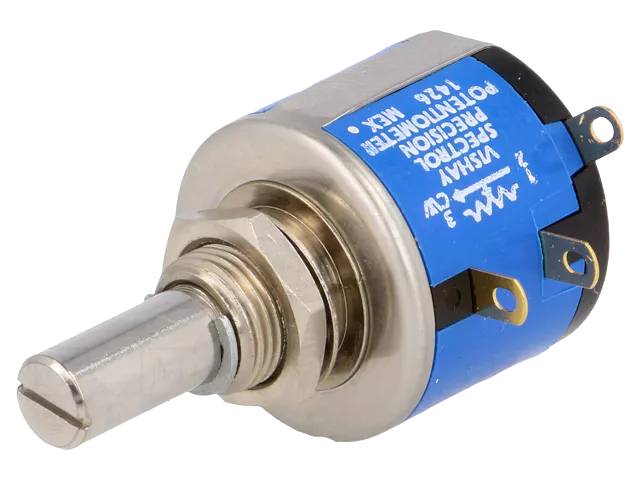

Vishay Spectrolin valmistama malli 534 on 7/8 tuuman (22,2 mm) lankakäämitty 10-kierroksinen tarkkuuspotentiometri, osa 533/534/535-malliperhettä (3/10/5 kierrosta). Rakenne on saatavilla sekä holkki- (bushing) että servomoottorikiinnityksellä.
Rakenne ja materiaali: Runko on saatavilla joko liukulaakerilla (holkkiasennus) tai kuulalaakerilla (servoasennus). Metrinen akseli on saatavilla, samoin kuin takaosan akselijatke ja tukilaakeri. Väri on musta (USA-markkina) tai sininen (muut alueet). Kaksoiskonfiguraatio ja samankeskiset akselit ovat saatavilla, samoin korkea vääntömomentti, keskihana ja liukukytkin tilauksesta.
Sähköiset ominaisuudet: Resistanssialue on 100 Ω – 100 kΩ (vakioarvot; kapasiteettialue jopa 10 Ω – 200 kΩ). Vakiotoleranssi on ±5 % (tarkempia toleransseja saatavilla ±1 %:iin asti). Riippumaton lineaarisuus on ±0,25 %. Sähköinen ja mekaaninen kiertokulma on 3600° (+10°/-0°). Nimellisteho on 2,0 W (+70 °C:ssa). Lämpötilakerroin on 20 ppm/°C (vakioarvot, vain lankaelementti). Eristysresistanssi on vähintään 1000 MΩ (500 VDC), ja dielektrinen lujuus vähintään 1000 VRMS (60 Hz). Kohina on 100 Ω ENR.
Mekaaniset ominaisuudet: Käynnistysmomentti on enintään 0,5 oz-in (36 g-cm, 1. sektio) tai 0,9 oz-in (65 g-cm, 2. sektio); käyntimomentti vastaavasti 0,4 / 0,7 oz-in. Pysäytyslujuus on 75 oz-in (5,4 kg-cm, staattinen). Paino on enintään 21,3 g (1 sektio) tai 35,4 g (2 sektiota). Ganging (moniosaisuus) enintään 2 sektiota.
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -55…+125 °C. Tärinänkesto on 15 G (2000 Hz:iin asti), iskunkesto 50 G. Pyörimiskestävyys on 1 000 000 kierrosta (holkkiasennus) tai yli 1 000 000 kierrosta (servoasennus). Kuormaikä on 900 tuntia.
Standardit: Materiaaliluokitustiedot noudattavat Vishayn RoHS-vaatimustenmukaisuuspolitiikkaa (direktiivi 2011/65/EU).
Tekniset tiedot:
- SKU / tilauskoodi: 534
- Valmistaja: Vishay Intertechnology (Vishay Spectrol)
- Malli: 534 (10 kierrosta; sisarmallit 533=3kierr., 535=5kierr.)
- Komponenttityyppi: monikierrospotentiometri, lankakäämitty
- Kierrosten lukumäärä: 10
- Resistanssialue (vakio): 100 Ω – 100 kΩ
- Toleranssi (vakio): ±5 %
- Riippumaton lineaarisuus: ±0,25 %
- Teho (+70 °C): 2,0 W
- Lämpötilakerroin: 20 ppm/°C
- Eristysresistanssi: ≥1000 MΩ (500 VDC)
- Dielektrinen lujuus: ≥1000 VRMS
- Sähköinen/mekaaninen kiertokulma: 3600° (+10°/-0°)
- Käyttölämpötila: -55…+125 °C
- Tärinänkesto: 15 g (2000 Hz)
- Iskunkesto: 50 g
- Pyörimiskestävyys (holkki/servo): 1 000 000 / >1 000 000 kierrosta
- Kuormaikä: 900 h
- Kotelokoko: 7/8" (22,2 mm)
- Kiinnitys: holkki tai servo
- Standardimerkinnät: RoHS (2011/65/EU)
