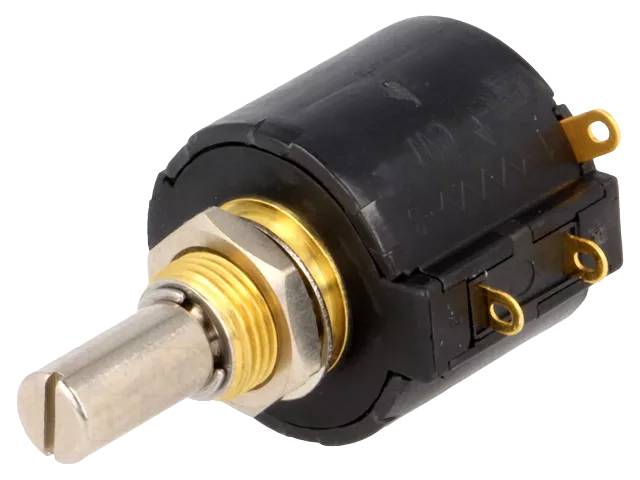

Monikierrospotentiometri 3 kierrosta (3547S)
Bournsin valmistama 3547-sarjan potentiometri on 3-kierroksinen (multi-turn) tarkkuuspotentiometri, joka on suunniteltu erityisesti HMI- ja MMI-sovelluksiin (ihminen-kone-käyttöliittymät). Rakenne kestää sivuttaiskuormitusta, ja saatavilla on sekä yksittäis- että kaksoisversioita, samoin kuin holkki- tai servomoottorikiinnitys.
Rakenne ja materiaali: Tämä "S"-tyyppikoodin mukainen versio käyttää lankakäämittyä (wirewound) resistiivistä elementtiä. Akseli on saatavilla nikkelöidystä messingistä tai ruostumattomasta teräksestä, holkki messingistä tai pronssista. Liittimet ovat kullattuja juotoskorvakkeita. Suojausluokka on IP50.
Sähköiset ominaisuudet: Resistanssialue on 1 kΩ – 50 kΩ, toleranssi ±3 % ja riippumaton lineaarisuus ±0,25 % (optiona ±0,20 %). Efektiivinen sähköinen kiertokulma on 1080° (+10°/-0°). Maksimi liukukontaktivirta 5 kΩ:n resistanssilla on 20 mA. Dielektrinen kestojännite merenpinnan tasolla on vähintään 1000 VAC, ja eristysresistanssi vähintään 1000 MΩ (500 VDC). Nimellisteho on 1 W (+70 °C), pudoten 0 W:iin +125 °C:ssa.
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -40…+125 °C (dynaaminen) tai -55…+125 °C (staattinen). Lämpötilakerroin on ±50 ppm/°C. Komponentti kestää 15 G:n tärinän ja 100 G:n iskun (liukukontaktin värähtely alle 0,1 ms). Kuormaikä (1000 h, +70 °C) aiheuttaa alle ±2 %:n resistanssimuutoksen. Pyörimiskestävyys ilman kuormaa on jopa 750 000 kierrosta (kuormitettuna 600 000 kierrosta, MIL-PRF-12934).
Mekaaniset ominaisuudet: Mekaaninen kiertokulma on 1080° (+10°/-0°), välys (backlash) enintään 1,0°. Pysäytyslujuus on vähintään 53 N-cm. Käynnistys-/käyttömomentti on enintään 0,5 N-cm, ja kytkinmomentti (clutch) 1,0–4,2 N-cm. Kiinnitysmomentti on enintään 170–200 N-cm. Paino on n. 18 g (yksittäinen) tai 34 g (kaksois).
Standardit: Tuote on RoHS-yhteensopiva (direktiivi 2015/863).
Tekniset tiedot:
- SKU / tilauskoodi: 3547S
- Valmistaja: Bourns Inc.
- Malli: 3547 (3-kierroksinen)
- Elementtityyppi (S): lankakäämitty (wirewound)
- Resistanssialue: 1 kΩ – 50 kΩ
- Toleranssi: ±3 %
- Riippumaton lineaarisuus: ±0,25 % (optio ±0,20 %)
- Teho (+70 °C): 1 W
- Lämpötilakerroin: ±50 ppm/°C
- Dielektrinen kestojännite: ≥1000 VAC
- Eristysresistanssi: ≥1000 MΩ (500 VDC)
- Sähköinen/mekaaninen kiertokulma: 1080° (+10°/-0°)
- Käyttölämpötila (dynaaminen/staattinen): -40…+125 °C / -55…+125 °C
- Pyörimiskestävyys (kuormittamaton): 750 000 kierrosta
- IP-luokitus: IP50
