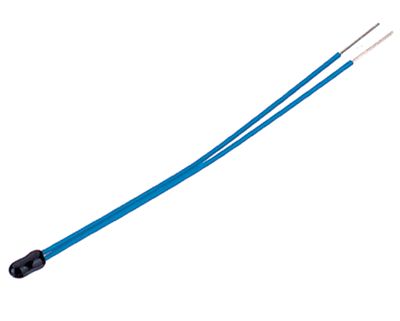

NTC-vastus langoilla 5kΩ 0,06W (NTCL1-5K)
NTCL1-5K on TDK:n (EPCOS) B57861S-sarjan miniatyyri-NTC-anturi taivutettavilla johtimilla. NTC-termistorin resistanssi pienenee lämpötilan noustessa, joten sitä käytetään lämpötila-anturina esimerkiksi jännitteenjakopiirissä. Tämän variantin resistanssi on 5 kΩ 25 °C:ssa ja B-arvo (B25/100) 3988 K. Sarjaa kuvataan nopeaksi ja tarkaksi: vasteaika on lyhyt ja mittaustarkkuus korkea.
Rakenteessa NTC-siru on suljettu epoksikapseliin, jonka halkaisija on enintään Ø2,41 mm, joten anturi mahtuu ahtaisiin paikkoihin. Johtimet ovat PTFE-eristettyä hopeoitua nikkelilankaa (AWG 30), pituus 50 mm. Johtimet voi taivuttaa asennuksen yhteydessä: taivutus on sallittu vähintään kaksinkertaisen johtimen halkaisijan + 4 mm päässä rungosta ja taivutussäteen on oltava vähintään 0,75 mm. Anturi toimitetaan irtotavarana, ja muita johtimen pituuksia on saatavilla pyynnöstä.
Sähköisesti enimmäisteho on 60 mW (25 °C). Häviökerroin ilmassa on noin 1,5 mW/K, eli 1 mW:n teho lämmittää anturia noin 0,67 K, joten mittavirta kannattaa pitää pienenä. Jäähtymisen aikavakio ilmassa on noin 15 s ja lämpökapasiteetti noin 22,5 mJ/K. Resistanssi on datalehden R/T-taulukon mukaan noin 16,3 kΩ 0 °C:ssa, 5 kΩ 25 °C:ssa ja noin 340 Ω 100 °C:ssa. Ilmastoluokka on 55/155/56 (IEC 60068-1), eli käyttölämpötila-alue on −55…+155 °C. Pitkäaikaisvakaus on tyypillisesti alle 2 % (70 °C, 10 000 h), ja 1 000 h:n varastointi 155 °C:ssa muuttaa resistanssia alle 2 %.
Juotettaessa johtimia saa kuumentaa enintään 260 °C:n juotoskylvyssä 4 s tai 360 °C:n juotoskolvilla 2 s, vähintään 6 mm:n etäisyydeltä anturin rungosta. Anturi on UL-hyväksytty (tiedosto E69802), ja sitä on suojattava nesteiltä ja liuottimilta: vettä tai muita nesteitä ei saa päästä anturin sisään esimerkiksi liittimen kautta. Anturi soveltuu lämpötilan mittaukseen elektroniikassa, jossa tarvitaan pientä kokoa, nopeaa vastetta ja helposti muotoiltavia johtimia. Sarjasta löytyy useita muita resistanssi- ja pituusvaihtoehtoja.
Tekniset tiedot
- Valmistaja: TDK (EPCOS)
- Sarja: B57861S (S861)
- Tilauskoodi: B57861S0502… (varianttikohtainen)
- Starelec SKU: NTCL1-5K
- Tyyppi: NTC-termistori, miniatyyrianturi taivutettavilla johtimilla
- Resistanssi (R25): 5 kΩ
- B-arvo (B25/100): 3988 K
- R/T-ominaiskäyrä: nro 8016
- Nimellislämpötila: 25 °C
- Enimmäisteho (P25): 60 mW
- Häviökerroin (ilmassa): noin 1,5 mW/K
- Jäähtymisen aikavakio (ilmassa): noin 15 s
- Lämpökapasiteetti: noin 22,5 mJ/K
- Käyttölämpötila-alue: −55…+155 °C (ilmastoluokka 55/155/56, IEC 60068-1)
- Kapselointi: epoksi
- Johtimet: PTFE-eristetty, hopeoitu nikkelilanka AWG 30, 50 mm
- Halkaisija: max Ø2,41 mm
- Liitäntä: läpiladonta
- Hyväksynnät: UL (E69802)
