NTC-vastus 0,45W (K45)

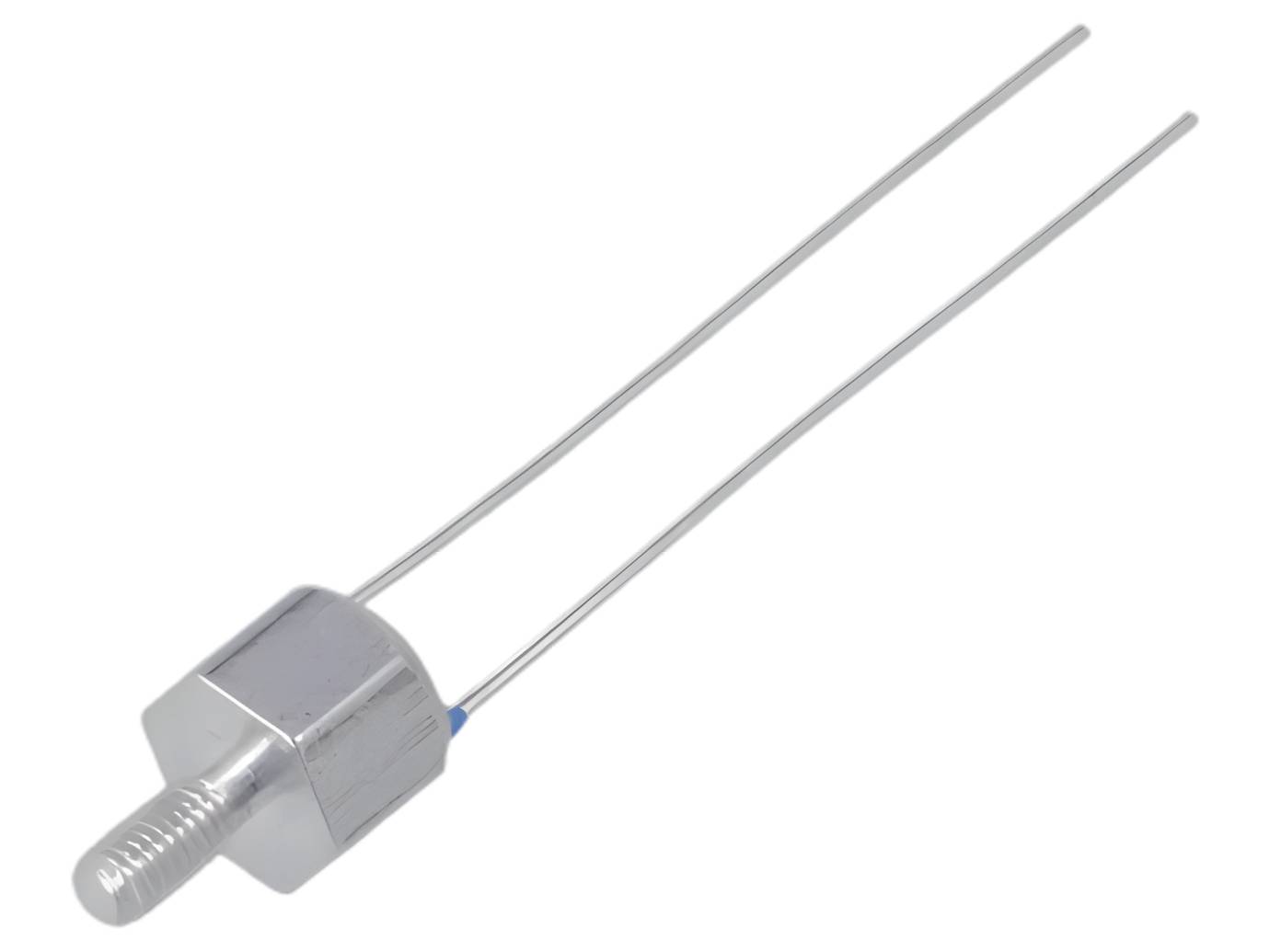

NTC-vastus 0,45W (K45) on EPCOS (TDK) B57045K -sarjan anturikokoonpano lämpötilan mittaukseen, kompensointiin ja säätöön. Anturielementti on sijoitettu sähköisesti eristettyyn alumiinikoteloon, jossa on M3-ruuvikierre. Ruuvikiinnitys luo hyvän lämpökytkennän mitattavaan pintaan, ja anturi sopii erityisesti runkoon kiinnitettäviin sovelluksiin. Liitäntäjohtimet ovat tinattua kuparia. Kotelo painaa noin 1 g, ja asennuksen suositeltu kiristysmomentti on noin 0,5 Nm.

Sähköisesti sarja on suunniteltu laajalle resistanssialueelle. Nimellisresistanssi 25 °C:ssa on 1 kΩ – 150 kΩ ja B25/100-arvot ovat välillä 3730–4600 K. Resistanssitoleranssi on ±10 % ja B-arvon toleranssi ±3 %. Suurin sallittu teho 25 °C:ssa on 450 mW. Eristysresistanssi on yli 100 MΩ (100 V DC) ja koestusjännite 2500 V AC (1 s), joten anturi on sähköisesti hyvin erotettu kiinnityspinnasta. Kunkin resistanssiarvon R/T-ominaiskäyrä ja tarkka B-arvo löytyvät omilta tuotesivuiltaan.

Lämpöominaisuudet riippuvat kiinnitystavasta. Lämmönjohtavuus (dissipaatiokerroin) on noin 9 mW/K ilmassa ja noin 20 mW/K runkoon kiinnitettynä. Lämpöaikavakio (jäähtyminen) on noin 75 s ilmassa ja noin 15 s runkoon kiinnitettynä. Runkokiinnitys siis nopeuttaa vastetta selvästi.

Anturi kestää vaativia olosuhteita: ilmastoluokka on 55/125/56 (IEC 60068-1). Datalehden luotettavuustesteissä resistanssin muutos oli tyypillisesti alle 3 % kuivassa kuumuudessa (125 °C, 1000 h), kosteassa kuumuudessa (40 °C, 93 % RH, 56 vrk) ja kuormituskestävyystestissä (450 mW, 1000 h). Pitkäaikaisstabiilisuus on alle 5 % (100 °C, 10 000 h). Asennuksessa on huomioitava, ettei nesteitä tai vettä pääse anturiin, johtimia ei taivuteta tai vedetä suoraan anturin rungosta ja johtimen taivutus aloitetaan vähintään kaksi johdinhalkaisijaa plus 4 mm päässä kotelosta.

Tekniset tiedot

• Sarja: EPCOS B57045K (K45)
• Tyyppi: NTC-termistori, ruuvikiinnitteinen anturikokoonpano
• Valmistaja: EPCOS (TDK Electronics)
• Nimellisresistanssi R25: 1 kΩ – 150 kΩ (tarkat arvot alatuotteissa)
• B25/100-arvo: 3730 – 4600 K (tarkat arvot alatuotteissa)
• Resistanssitoleranssi ΔR/R: ±10 %
• B-arvon toleranssi: ±3 %
• Nimellislämpötila TR: 25 °C
• Suurin teho P25 (25 °C): 450 mW
• Toimintalämpötila-alue: −55 … +125 °C
• Ilmastoluokka (IEC 60068-1): 55/125/56
• Dissipaatiokerroin δth: n. 9 mW/K (ilmassa), n. 20 mW/K (runkoon kiinnitettynä)
• Lämpöaikavakio τc: n. 75 s (ilmassa), n. 15 s (runkoon kiinnitettynä)
• Eristysresistanssi Rins (100 V DC): > 100 MΩ
• Koestusjännite (1 s): 2500 V AC
• Kotelo: sähköisesti eristetty alumiini, M3-kierre
• Kotelon halkaisija: 8 mm
• Johtimet: tinattu kupari, pituus 30 mm
• Kiristysmomentti: n. 0,5 Nm
• Paino: n. 1 g
• Pakkaus: bulk
• Vaatimustenmukaisuus: RoHS
• Valmistusmaa: Indonesia

Samasta tuoteryhmästä löytyy muita NTC-vastuksia erilaisiin mittaus- ja kompensointitarpeisiin. Anturin kiinnitykseen soveltuvat M3-ruuvit.
